Thép dầm nhịp 5m nhà 7 tầng ứng dụng sàn XF-BOX

Tại công trình Nhà chú Thạch – Hải Dương, XRF Việt Nam đã chứng minh được tính ưu việt của công nghệ XF-BOX, giúp công trình đạt được cả ba yếu tố: hiệu quả – bền vững – thẩm mỹ. Giải pháp bố trí thép dầm nhịp 5m kết hợp sàn phẳng XF-BOX là xu hướng mới trong xây dựng nhà phố, biệt thự và công trình thương mại.

BỐ TRÍ THÉP DẦM NHỊP 5M – GIẢI PHÁP KẾT CẤU HIỆU QUẢ CHO NHÀ PHỐ 7 TẦNG TẠI HẢI DƯƠNG

Ứng dụng hệ sàn phẳng không dầm XF-Box – XRF Vietnam

• Tên công trình: Nhà chú Thạch
• Địa điểm xây dựng: Hải Dương
• Loại công trình:   Nhà phố
• Vượt nhịp: 7 tầng 5m
• Mô tả: Nằm tại mặt đường Nguyễn Văn Linh - Tp.Kết cấu 1 sàn lửng tạo không gian rộng rãi phục vụ cho mục đích kinh doanh trưng bày sản phẩm của công ty đồng thời cũng là nhà ở cho gia đình.

Công trình nằm tại vị trí trung tâm thành phố Hải Dương, có yêu cầu đặc biệt về không gian trưng bày, thẩm mỹ và độ an toàn kết cấu.
Để đạt được nhịp sàn 5m mà vẫn đảm bảo độ cứng, độ võng và khả năng chịu tải, XRF Vietnam đã lựa chọn giải pháp bố trí thép dầm nhịp 5m kết hợp sàn phẳng XF-Box, mang lại hiệu quả vượt trội về cả kỹ thuật và kinh tế.

Giải pháp bố trí thép dầm nhịp 5m trong sàn phẳng XF-BOX

Với nhịp sàn 5m, thép dầm cần được bố trí hợp lý để đảm bảo khả năng chịu tải trọng và giảm độ võng sàn. Cụ thể:

• Thép chủ dầm nhịp 5m sử dụng thép D18 – D22 bố trí lớp dưới, thép tăng cường ở giữa nhịp, thép đai D8 bố trí 100–150mm.

• Thép cấu tạo trên và dưới sàn được neo theo quy định của TCCS 74/IBST/2016, đảm bảo độ bền lâu dài cho hệ kết cấu.

• Ứng dụng bố trí thép dầm nhịp 5 5m (trường hợp vượt nhịp 5,5m) sử dụng thép D22 – D25, kết hợp với hộp XF-BOX tạo khoảng rỗng, giảm tải trọng bản thân cho kết cấu sàn.

Nguyên tắc bố trí thép dầm nhịp 5m

Khi bố trí thép dầm nhịp 5m, cần tuân theo các bước kỹ thuật sau:

1. Xác định tải trọng tác dụng:
   Bao gồm tải trọng thường xuyên (tự trọng sàn, tường) và tải trọng tạm thời (người, thiết bị, nội thất).

2. Tính toán nội lực:
   Dựa trên sơ đồ chịu lực của dầm (liên tục hoặc đơn giản), kỹ sư xác định mô men lớn nhất và vị trí cần tăng cường thép.

3. Lựa chọn đường kính thép:
   Phổ biến sử dụng thép D16 – D22 cho thép chịu lực chính, D8 – D10 cho thép đai.

4. Bố trí thép chịu lực:

   • Giữa nhịp: 2–3 thanh chính lớp dưới.

   • Gối dầm: 2 thanh tăng cường lớp trên (thép mũ).

   • Đai dày hơn tại vị trí gần gối (cách nhau 100–120mm) và thưa hơn ở giữa nhịp (150–200mm).

5. Kiểm tra võng và bền cắt:
   Đảm bảo độ võng không vượt quá L/250, trong đó L = 5000mm, võng tối đa cho phép là 20mm.

Khi vượt nhịp từ 5m → 5.5m, yêu cầu tăng cường cốt thép và tiết diện dầm. Nhờ ứng dụng công nghệ sàn phẳng XF-Box, các dầm có thể giảm chiều cao, đồng thời vẫn đảm bảo khả năng chịu tải và tiết kiệm vật liệu.

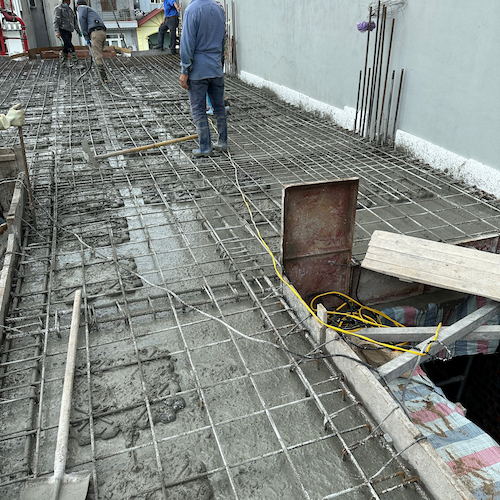

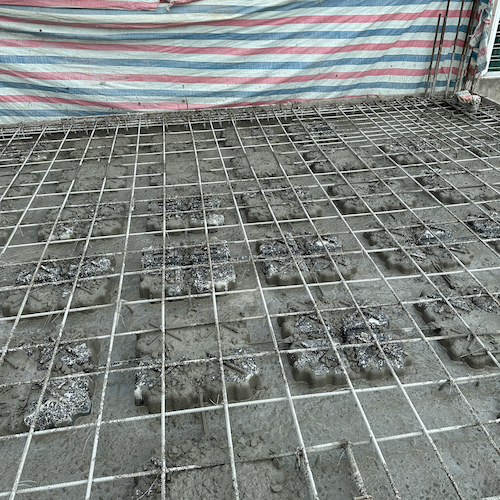

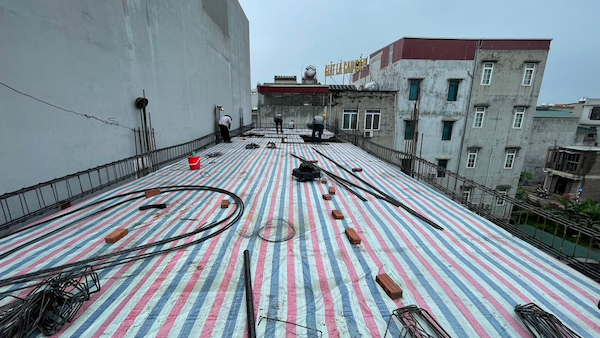

Ứng dụng thực tế tại Nhà chú Thạch – Hải Dương

Trong công trình này, bố trí thép dầm nhịp 5m được thực hiện theo tiêu chuẩn TCVN, dưới sự giám sát chặt chẽ của đội kỹ thuật XRF Việt Nam. Nhờ hệ sàn phẳng XF-Box, công trình đạt được:

• Không dầm – không giật cấp, tăng tính thẩm mỹ cho trần và thuận tiện bố trí M&E.

• Tiết kiệm vật liệu: giảm 30% lượng bê tông, 15% hàm lượng thép.

• Thi công nhanh hơn: rút ngắn 10–15% thời gian thi công phần thô.

• Giảm tải trọng móng, giúp tối ưu chi phí cọc và móng.

• Chống cháy, cách âm, cách nhiệt tốt, đạt chứng chỉ REI 120 (2 giờ chống cháy).

Ưu điểm khi kết hợp sàn hộp XF-Box và thép dầm nhịp 5m

• Tối ưu độ cứng kết cấu, kiểm soát võng hiệu quả.

• Giảm tải trọng bản thân sàn, cho phép vượt nhịp lớn (tới 6.5m).

• Thi công nhanh, giảm cốp pha dầm, rút ngắn tiến độ 20–30%.

• Độ phẳng cao, dễ hoàn thiện trần thạch cao, điện nước.

Công nghệ XF-Box của XRF Vietnam đã được ứng dụng thành công tại hàng trăm công trình nhà phố, biệt thự, nhà xưởng và trung tâm thương mại trên toàn quốc.

Việc bố trí thép dầm nhịp 5m và bố trí thép dầm nhịp 5.5m khi kết hợp cùng sàn phẳng XF-Box là lựa chọn tối ưu cho các công trình vượt nhịp vừa và lớn. Giải pháp này không chỉ đảm bảo tính chịu lực, độ bền và thẩm mỹ, mà còn giúp tiết kiệm chi phí, rút ngắn thời gian thi công.

Chuyển giao công nghệ sàn phẳng XF-BOX – XRF VIỆT NAM

XRF-Việt Nam không chỉ cung cấp vật liệu mà còn chuyển giao toàn bộ quy trình công nghệ thi công sàn phẳng hộp XF-BOX, bao gồm:

1. Cung cấp hộp và phụ kiện tận chân công trình, đảm bảo đúng số lượng và tiêu chuẩn.

2. Kiểm tra và xác nhận thiết kế: XRF chỉ cung cấp khi bản vẽ đã được kiểm định tính đúng đắn về kỹ thuật.

3. Phối hợp thi công: Bố trí kỹ sư, chuyên gia lập phương án thi công, đảm bảo tuân thủ TCCS 74/IBST/2016 – Tiêu chuẩn cơ sở nghiệm thu và thi công sàn hộp.

4. Hướng dẫn tại hiện trường: Cán bộ kỹ thuật trực tiếp giám sát, hướng dẫn lắp đặt thép sàn, lắp hộp, đổ bê tông cho từng tầng.

5. Bảo hành kỹ thuật: XRF chịu trách nhiệm khắc phục các sự cố (nứt, võng, rỗ mặt sàn) nếu sàn được thi công đúng quy trình và hướng dẫn của đội kỹ thuật.

Liên hệ XRF Vietnam để được tư vấn chi tiết về:

• Giải pháp bố trí thép dầm nhịp 5m – 5.5m,

• Ứng dụng XF-Box trong sàn phẳng không dầm,

• Thiết kế và thi công kết cấu vượt nhịp an toàn, tiết kiệm.
