Khi bắt đầu kế hoạch xây dựng một không gian sống quy mô, việc sở hữu một hồ sơ thiết kế hoàn chỉnh là bước khởi đầu bắt buộc. Nhiều chủ đầu tư thường tìm kiếm các bản vẽ trên mạng internet nhằm mục đích tham khảo ý tưởng hoặc hình dung không gian. Tuy nhiên, giữa một hình ảnh sơ phác và một bộ hồ sơ kỹ thuật thi công thực tế là khoảng cách rất lớn về mặt kỹ thuật, kết cấu và pháp lý. Bài viết này sẽ phân tích chi tiết cấu trúc một bộ hồ sơ bản vẽ biệt thự tiêu chuẩn, phân biệt các phong cách thiết kế, hướng dẫn cách kiểm tra bản vẽ và cung cấp các nguồn tài liệu tham khảo đáng tin cậy cho chủ đầu tư.

Bản Vẽ Thiết Kế Biệt Thự

Bản vẽ thiết kế biệt thự là tập hợp các hồ sơ đồ họa và thông số kỹ thuật do kiến sư, kỹ sư kết cấu và kỹ sư cơ điện (MEP) lập nên. Tập hồ sơ này thể hiện toàn bộ công trình từ tổng thể quy hoạch đất, kiến trúc ngoại thất, bố trí không gian nội thất đến chi tiết các cấu kiện chịu lực, hệ thống cấp thoát nước, điện và thông gió.

Mục tiêu của hồ sơ là cụ thể hóa ý tưởng của chủ đầu tư thành ngôn ngữ kỹ thuật chính xác, giúp đội ngũ thi công thực hiện đúng kích thước, vật liệu và đảm bảo an toàn chịu lực cho toàn bộ công trình.

Phân Loại Bản Vẽ Theo Phong Cách Và Mô Hình Kiến Trúc

Mỗi phong cách kiến trúc yêu cầu phương pháp biểu diễn kỹ thuật và giải pháp kết cấu riêng biệt.

Bản Vẽ Biệt Thự Hiện Đại

Kiến trúc hiện đại tập trung vào các hình khối phi bất đối xứng, không gian mở và tối ưu ánh sáng tự nhiên. Mẫu bản vẽ biệt thự hiện đại thường thể hiện rõ các mảng kính lớn, hệ mái bằng hoặc mái lệch, cùng các khoảng thông tầng phức tạp. Hồ sơ của dòng kiến trúc này đòi hỏi tính toán chi tiết về giải pháp kết cấu dầm văng, consol và hệ thống khung nhôm kính chịu lực.

Bản Vẽ Thiết Kế Biệt Thự Nhà Vườn

Đối với các khu đất có diện tích rộng tại vùng ven hoặc nông thôn, mẫu bản vẽ thiết kế biệt thự nhà vườn được ứng dụng rộng rãi. Dạng bản vẽ này thể hiện sự kết hợp hài hòa giữa khối nhà chính và không gian cảnh quan xung quanh như sân vườn, hồ cá, chòi nghỉ.

Hồ sơ bản vẽ thiết kế nhà vườn đẹp tập trung xử lý dầm sàn diện tích lớn, quy hoạch giao thông nội bộ, hệ thống thoát nước sân vườn và các giải pháp thông gió tự nhiên nhằm tối ưu chi phí vận hành.

Bản Vẽ Chi Tiết Biệt Thự

Đây là phần hồ sơ phóng to các chi tiết kiến trúc phức tạp mà bản vẽ tổng thể không thể hiện hết. Bản vẽ chi tiết biệt thự bao gồm chi tiết cấu tạo cầu thang, chi tiết khu vực vệ sinh, chi tiết định vị cửa, chi tiết phào chỉ (đối với phong cách tân cổ điển) và các điểm nối kết cấu quan trọng. Càng đầy đủ chi tiết, quá trình thi công càng hạn chế sai sót và phát sinh chi phí.

Bản Vẽ Thiết Kế Nhà Biệt Thự Phố

Áp dụng cho các khu đất biệt thự phân lô trong đô thị. Dạng bản vẽ này đòi hỏi xử lý tốt vấn đề chống dội âm, thông gió chiếu sáng qua giếng trời, đồng thời tính toán kết cấu móng đảm bảo an toàn cho các công trình liền kề.

Cấu Trúc Một Bộ Hồ Sơ Bản Vẽ Thiết Kế Nhà Biệt Thự Đầy Đủ

Một bộ hồ sơ kỹ thuật thi công tiêu chuẩn cho công trình biệt thự thông thường bao gồm 4 phần chính. Thiếu bất kỳ phần nào trong số này đều có thể dẫn đến nguy cơ mất an toàn hoặc rủi ro khi vận hành.

Hồ Sơ Kỹ Thuật Kiến Trúc

Phần kiến trúc định hình hình dáng, công năng và thẩm mỹ của công trình, bao gồm:

Bản vẽ tổng mặt bằng: Định vị vị trí công trình trên khu đất, ranh giới lộ giới, hướng nhà, khoảng lùi sân trước, sân sau và cảnh quan xung quanh.

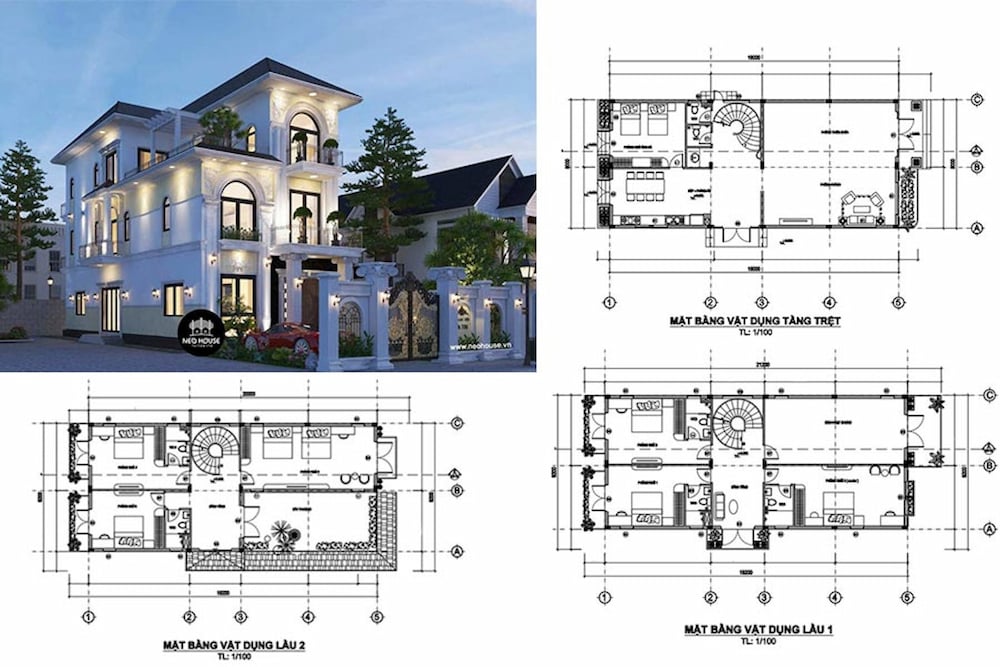

Mặt bằng công năng các tầng: Thể hiện vị trí các phòng, diện tích từng không gian, vị trí đặt nội thất, hướng cửa mở và giao thông nội bộ.
Mặt đứng công trình: Thể hiện hình dáng ngoại thất, chiều cao các tầng, vật liệu hoàn thiện bề mặt (sơn, đá ốp, kính) và cao độ các chi tiết trang trí.
Mặt cắt công trình: Thể hiện không gian bên trong theo chiều dọc, chiều cao tầng, chiều dày sàn, cấu tạo mái và các nấc cầu thang.
Bản vẽ chi tiết kiến trúc: Chi tiết cửa, ban công, nhà vệ sinh, cầu thang, mái, các mảng trang trí đặc thù.

Hồ Sơ Thiết Kế Kết Cấu

Phần kết cấu đóng vai trò như khung xương chịu lực của toàn bộ ngôi nhà, được tính toán dựa trên số liệu khảo sát địa chất thực tế:

Sơ đồ bố trí móng: Bản vẽ móng đơn, móng băng, móng bè hoặc móng cọc tùy thuộc địa chất.
Chi tiết cấu kiện móng, đà kiềng, bể nước, bể phốt: Thể hiện kích thước bê tông và quy cách bố trí thép chịu lực.
Mặt bằng định vị cột và chi tiết cột: Thể hiện tiết diện cột và số lượng, đường kính thép cột cho từng tầng.
Mặt bằng dầm - sàn các tầng: Thể hiện chiều dày sàn, hướng bố trí thép sàn, kích thước dầm và chi tiết bố trí thép dầm (thép chịu momen âm, momen dương).
Chi tiết kết cấu cầu thang và mái: Thể hiện cách đan thép và độ dốc thi công.

Hồ Sơ Hệ Thống Cơ Điện (MEP)

Hệ thống cơ điện đảm bảo sự tiện nghi và an toàn khi đưa công trình vào sử dụng:

Hệ thống điện: Mặt bằng bố trí chiếu sáng, mặt bằng ổ cắm, công tắc, sơ đồ nguyên lý phân phối điện tổng, hệ thống tiếp địa chống sét, hệ thống mạng internet, camera an ninh.
Hệ thống cấp thoát nước: Mặt bằng cấp nước các tầng, mặt bằng thoát nước mưa và nước thải, sơ đồ phát họa đường ống đứng, chi tiết bể tự hoại và hố ga.
Hệ thống điều hòa và thông gió: Bố trí vị trí dàn nóng, dàn lạnh, đường ống đồng, đường ống thoát nước ngưng và cửa gió tươi.

Phối Cảnh 3D Chi Tiết

Phối cảnh 3D giúp chủ đầu tư có cái nhìn trực quan về công trình trước khi khởi công:

Phối cảnh 3D ngoại thất: Thể hiện màu sắc, ánh sáng, vật liệu hoàn thiện và tổng thể công trình từ nhiều góc nhìn khác nhau.
Phối cảnh 3D nội thất (nếu có trong hợp đồng): Thể hiện cách bài trí bàn ghế, tủ kệ, màu sắc tường và hệ thống đèn trang trí bên trong các phòng chức năng.

Phân Biệt Bản Vẽ Mẫu Tham Khảo Và Bản Vẽ Thi Công Thực Tế

Hiện nay, việc tìm kiếm và tải về các tập tin bản vẽ trên mạng diễn ra rất phổ biến. Tuy nhiên, chủ đầu tư cần phân biệt rõ sự khác biệt giữa tài liệu tham khảo và hồ sơ thi công hoàn chỉnh để tránh những rủi ro đáng tiếc.

Rủi Ro Khi Sử Dụng Bản Vẽ Mẫu Để Thi Công

Nhiều gia chủ tận dụng các mẫu bản thiết kế biệt thự tải miễn phí trên internet và giao trực tiếp cho thợ xây dựng triển khai. Phương án này tiềm ẩn nhiều nguy cơ nghiêm trọng:

Sai lệch về địa chất móng: Mỗi khu đất có địa chất hoàn toàn khác nhau (đất sét, đất cát, đất nền yếu hay nền đá). Bản vẽ mẫu có thể thiết kế móng nông cho nền đất cứng, nếu áp dụng vào khu đất nền yếu mà không qua tính toán sẽ dẫn đến hiện tượng lún nghiêng, nứt tường hoặc sập cục bộ.
Không phù hợp quy chuẩn quy hoạch: Mỗi địa phương có quy định riêng về khoảng lùi xây dựng, mật độ xây dựng, chiều cao tầng và độ văng ban công. Việc áp dụng bản vẽ mẫu có thể vi phạm quy chuẩn xây dựng, dẫn đến bị đình chỉ thi công hoặc không thể hoàn công tài sản.
Sai lệch kích thước thực địa: Khu đất thực tế ít khi vuông vắn hoàn toàn như trong bản vẽ thiết kế mẫu. Việc khiên cưỡng áp đặt kích thước mẫu sẽ gây lãng phí diện tích hoặc tạo ra các không gian méo mó, bất tiện khi sử dụng.
Xung đột hệ thống kỹ thuật: Bản vẽ mẫu thường thiếu hồ sơ MEP chi tiết hoặc hồ sơ không đồng bộ với kiến trúc, dẫn đến việc phải đập phá tường, sàn để đi lại đường ống điện nước trong quá trình thi công.

Vai Trò Của Việc Tính Toán Kết Cấu Riêng Cho Công Trình

Một bản vẽ thiết kế nhà biệt thự đạt tiêu chuẩn kỹ thuật bắt buộc phải trải qua quá trình tính toán tải trọng (tải trọng bản thân, hoạt tải sử dụng, tải trọng gió) dựa trên các tiêu chuẩn Việt Nam hiện hành như TCVN 2737 (Tải trọng và tác động) và TCVN 5574 (Kết cấu bê tông và bê tông cốt thép). Quá trình này đảm bảo công trình vừa đủ khả năng chịu lực an toàn, vừa tối ưu hóa khối lượng sắt thép và bê tông, tránh lãng phí ngân sách của chủ đầu tư.

Phân Loại Mẫu Thiết Kế Biệt Thự Và Nguồn Tài Liệu Tham Khảo

Để giúp chủ đầu tư dễ dàng định hình phong cách và công năng cho ngôi nhà tương lai, dưới đây là bảng tổng hợp phân loại các mô hình thiết kế biệt thự phổ biến.

Bảng Phân Loại Mô Hình Biệt Thự Theo Công Năng Và Quy Mô

Phong cách kiến trúc	Quy mô phổ biến	Diện tích sàn tối thiểu	Đặc điểm công năng nổi bật	Loại hồ sơ kỹ thuật ưu tiên
Hiện đại (Modern)	2 - 3 tầng	100m2 - 150m2	Không gian mở, vách kính lớn, ưu tiên ánh sáng tự nhiên	Tập trung bản vẽ kết cấu dầm văng và chi tiết nhôm kính
Tân cổ điển (Neoclassic)	3 - 4 tầng	150m2 - 250m2	Cân bằng, phào chỉ trang trí, cột trụ tráng lệ	Tập trung bản vẽ chi tiết đắp vẽ, chỉ tường và mái dốc
Biệt thự nhà vườn	1 - 2 tầng	180m2 - 300m2	Kết nối cảnh quan, hành lang rộng, không gian yên tĩnh	Tập trung bản vẽ tổng mặt bằng quy hoạch và cấp thoát nước sân vườn
Biệt thự phố / Liền kề	3 - 5 tầng	80m2 - 120m2	Tối ưu diện tích dọc, tích hợp giếng trời và thang máy	Tập trung bản vẽ gia cố móng chống sạt lở nhà bên cạnh

Tra Cứu Tài Liệu Kỹ Thuật Và Bản Vẽ Chuẩn Quy Mô

Trong quá trình tìm hiểu thông tin, chủ đầu tư nên tham khảo các tài liệu pháp lý và tiêu chuẩn kỹ thuật xây dựng chính thống từ các cơ quan quản lý nhà nước và viện nghiên cứu:

Cổng thông tin Bộ Xây dựng Việt Nam (moc.gov.vn): Nơi tra cứu các Quy chuẩn kỹ thuật quốc gia về quy hoạch xây dựng (QCVN 01:2021/BXD), tiêu chuẩn nhà ở riêng lẻ và các văn bản pháp luật về quản lý chất lượng công trình.
Hệ thống Tiêu chuẩn Quốc gia (TCVN): Tra cứu các tiêu chuẩn về tính toán kết cấu bê tông cốt thép, tiêu chuẩn thiết kế phòng cháy chữa cháy và lắp đặt hệ thống điện công trình.
Thư viện bản vẽ và tài liệu kỹ thuật từ XRF Vietnam (xrfvietnam.vn): Cung cấp các tài liệu chuyên ngành về giải pháp kiểm định kết cấu, hướng dẫn đọc bản vẽ thi công và các hồ sơ giải pháp gia cố công trình thực tế.

(Lưu ý: Các tài liệu bản vẽ tham khảo trên mạng chỉ nên sử dụng ở bước nghiên cứu sơ bộ không gian. Trước khi tiến hành khởi công, toàn bộ hồ sơ bắt buộc phải được đơn vị tư vấn có năng lực pháp nhân kiểm tra và ký dấu chịu trách nhiệm).

Hướng Dẫn Đọc Và Kiểm Tra Bản Vẽ Chi Tiết Biệt Thự Cho Gia Chủ

Chủ đầu tư không nhất thiết phải thành thạo kỹ năng vẽ kỹ thuật, nhưng cần biết cách đọc các thông số cơ bản để kiểm tra xem thiết kế có đúng nhu cầu sử dụng và đảm bảo tính hợp lý hay không.

Kiểm Tra Mặt Bằng Công Năng Và Dây Chuyền Giao Thông

Khi cầm trên tay bản vẽ mặt bằng các tầng, gia chủ nên thực hiện các bước kiểm tra sau:

Tỷ lệ không gian: Kiểm tra kích thước chiều rộng, chiều dài của từng phòng (phòng khách, phòng ngủ, bếp). Đảm bảo diện tích phòng phù hợp với nhu cầu sinh hoạt và không gian đặt đồ nội thất.
Dây chuyền giao thông: Dùng tay vẽ đường di chuyển từ cửa chính vào các phòng. Giao thông trong nhà phải thuận tiện, không bị chồng chéo, không phải đi qua phòng này mới sang được phòng khác (trừ trường hợp phòng vệ sinh khép kín).
Hướng mở cửa và ánh sáng: Kiểm tra vị trí cửa sổ và cửa đi có đón được gió tươi và ánh sáng tự nhiên hay không. Đảm bảo cửa mở ra không bị vướng vào các vật dụng hoặc lối đi.

Kiểm Tra Mặt Cắt Và Cao Độ Xây Dựng

Mặt cắt thể hiện chiều cao thông thủy của ngôi nhà:

Chiều cao tầng: Chiều cao từ sàn hoàn thiện tầng dưới đến sàn hoàn thiện tầng trên. Chiều cao thông thường cho biệt thự hiện đại dao động từ 3,6m đến 3,9m cho tầng trệt và 3,3m đến 3,6m cho các tầng lầu.
Chiều cao dầm và trần thạch cao: Kiểm tra xem sau khi đóng trần thạch cao và che đi đường ống kỹ thuật, chiều cao còn lại của phòng có bị thấp hay không (chiều cao thông thủy lý tưởng tối thiểu đạt 2,8m).

Kiểm Tra Bảng Khối Lượng Và Chi Tiết Kết Cấu

Trong hồ sơ kết cấu, gia chủ nên xem xét kỹ bảng thống kê thép và bê tông. Bản vẽ phải thể hiện rõ:

Chủng loại thép sử dụng (đường kính thép, cường độ thép).
Mác bê tông cho từng cấu kiện (mác 250, mác 300...).
Quy cách đan thép dầm, sàn (thép phi bao nhiêu, khoảng cách a100 hay a150).

Các Câu Hỏi Thường Gặp Về Bản Vẽ Biệt Thự (FAQ)

Một bộ hồ sơ bản vẽ biệt thự đầy đủ thường dày bao nhiêu trang?

Tùy thuộc vào quy mô và độ phức tạp của công trình. Một bộ hồ sơ thi công biệt thự đầy đủ (bao gồm Kiến trúc, Kết cấu, MEP, 3D) thường dao động từ 80 đến 150 trang khổ A3. Đối với các công trình biệt thự cổ điển hoặc quy mô lớn, số lượng bản vẽ có thể lên đến hơn 200 trang.

Chi phí lập hồ sơ thiết kế biệt thự được tính như thế nào?

Chi phí thiết kế thường được tính theo đơn giá trên mỗi mét vuông sàn xây dựng (VNĐ/m2). Đơn giá này phụ thuộc vào phong cách kiến trúc (hiện đại, tân cổ điển hay cổ điển) và các hạng mục công việc trong hợp đồng (thiết kế kiến trúc, thiết kế nội thất, lập dự toán chi tiết).

Có nên thuê hai đơn vị riêng biệt làm thiết kế kiến trúc và tính toán kết cấu?

Việc phân chia chuyên môn hóa là bình thường trong ngành xây dựng. Tuy nhiên, đơn vị chủ trì thiết kế kiến trúc và đơn vị tính toán kết cấu phải có sự phối hợp chặt chẽ với nhau. Phương án tối ưu là sử dụng đơn vị thiết kế tổng thể, sau đó thuê một đơn vị tư vấn độc lập như XRF Vietnam để thẩm tra lại hồ sơ kết cấu trước khi thi công.

Làm thế nào để biết bản vẽ thiết kế đã tối ưu chi phí xây dựng hay chưa?

Chủ đầu tư có thể đánh giá thông qua hàm lượng thép trên một mét khối bê tông trong bảng thống kê vật tư. Nếu hàm lượng thép quá cao so với mức bình thường của công trình dân dụng (thông thường dao động từ 120kg - 150kg thép/m3 bê tông cho nhà dân dụng tiêu chuẩn), hồ sơ đó có thể đang tính toán dư thừa an toàn quá mức, gây lãng phí chi phí đầu tư.

Sở hữu một bản vẽ biệt thự chuẩn xác về kỹ thuật và hợp lý về công năng là nền tảng vững chắc cho một công trình bền đẹp theo thời gian. Chủ đầu tư nên đầu tư thời gian tìm hiểu, tham khảo tài liệu từ các nguồn uy tín và tham vấn ý kiến từ các chuyên gia kết cấu trước khi bắt tay vào triển khai thi công thực tế.

Để nhận được sự tư vấn chuyên sâu về thẩm tra hồ sơ kết cấu và các giải pháp xây dựng an toàn cho công trình biệt thự của bạn, hãy liên hệ với đội ngũ kỹ sư tại XRF Vietnam.

Giải Pháp Tư Vấn Thiết Kế Và Thẩm Định Kết Cấu Từ XRF Vietnam

Một bản vẽ đẹp trên giấy chỉ thực sự biến thành một công trình an toàn khi giải pháp kết cấu bên dưới được tính toán chặt chẽ và thi công đúng quy trình.

Năng Lực Tư Vấn Kỹ Thuật Và Tối Ưu Hồ Sơ

XRF Vietnam (xrfvietnam.vn) là đơn vị chuyên sâu trong lĩnh vực tư vấn giải pháp xây dựng, kiểm định chất lượng công trình và thẩm tra kết cấu kỹ thuật. Chúng tôi mang đến cho chủ đầu tư sự yên tâm thông qua các dịch vụ chuyên môn:

Thẩm tra hồ sơ thiết kế kết cấu: Kiểm tra độc lập các tính toán của đơn vị thiết kế, phát hiện kịp thời các vị trí tính toán dư thừa gây lãng phí hoặc tính toán thiếu gây nguy cơ mất an toàn.
Tư vấn giải pháp móng và kết cấu tối ưu: Dựa trên số liệu địa chất, XRF Vietnam đề xuất giải pháp kết cấu phù hợp, giúp tiết kiệm chi phí vật tư nhưng vẫn đảm bảo khả năng chịu lực lâu dài.
Giám sát và kiểm định chất lượng thi công: Đồng hành cùng gia chủ trong quá trình nghiệm thu các mốc quan trọng như nghiệm thu cốt thép móng, sàn, cột trước khi đổ bê tông.

Quy Trình Đồng Hành Cùng Chủ Đầu Tư

Tiếp nhận hồ sơ và khảo sát thực địa: Đánh giá hiện trạng khu đất, điều kiện địa chất và các công trình lân cận.
Phân tích và phản biện giải pháp: Đưa ra các đánh giá kỹ thuật khách quan về hồ sơ bản vẽ thiết kế biệt thự do chủ đầu tư cung cấp.
Đưa ra khuyến nghị kỹ thuật: Cung cấp báo cáo chi tiết về các điểm cần điều chỉnh trong bản vẽ kiến trúc, kết cấu hoặc MEP để tối ưu hóa công năng và chi phí.
