MEP Là Gì? Giám Sát MEP Và Phối Hợp Kết Cấu

109 Lượt xem

0 Đánh giá

Trong một công trình hiện đại, kiến trúc tạo nên không gian, kết cấu đảm bảo sự vững chắc, còn MEP quyết định khả năng vận hành an toàn và tiện nghi. Từ hệ thống điện, cấp thoát nước, điều hòa đến phòng cháy chữa cháy, MEP cần được tính toán đồng bộ ngay từ đầu. Vậy MEP là gì, kỹ sư MEP là gì?

Bài viết dưới đây phân tích vai trò của MEP, các tiêu chuẩn kỹ thuật liên quan và cách phối hợp với kiến trúc, kết cấu để hạn chế xung đột, giảm phát sinh và nâng cao hiệu quả công trình.

1. MEP Là Gì?

MEP là viết tắt của Mechanical – Electrical – Plumbing, thường được dùng để chỉ hệ thống cơ điện và cấp thoát nước trong công trình xây dựng.

1.1. Ba nhóm hệ thống chính trong MEP

Ký hiệu	Hệ thống	Nội dung chính
M – Mechanical	Cơ khí	Điều hòa, thông gió, quạt, bơm và các hệ thống cơ khí
E – Electrical	Điện	Điện động lực, chiếu sáng, tủ điện, ổ cắm, điện nhẹ
P – Plumbing	Cấp thoát nước	Cấp nước, thoát nước, thiết bị vệ sinh

Tùy quy mô dự án, phạm vi MEP còn có thể liên quan đến PCCC, báo cháy, camera, mạng dữ liệu, kiểm soát ra vào, nhà thông minh và hệ thống quản lý tòa nhà.

Hiểu đơn giản: nếu kiến trúc trả lời câu hỏi "công trình trông như thế nào?", kết cấu giải quyết "công trình chịu lực ra sao?", thì MEP giải quyết "công trình vận hành như thế nào?".

1.2. Thiết kế MEP là gì?

Thiết kế MEP là quá trình tính toán, lựa chọn thiết bị và xây dựng hồ sơ kỹ thuật cho các hệ thống cơ điện, cấp thoát nước và những hệ thống kỹ thuật liên quan của công trình. Một hồ sơ thiết kế MEP thường bao gồm:

Thiết kế hệ thống điện, chiếu sáng và ổ cắm
Tủ điện, dây dẫn và thiết bị bảo vệ
Hệ thống cấp nước và thoát nước
Điều hòa không khí, thông gió
Điện nhẹ (ELV)
PCCC và báo cháy tùy loại công trình
Sơ đồ nguyên lý, mặt bằng bố trí thiết bị
Tuyến ống, máng cáp và các vị trí kỹ thuật

Điểm quan trọng là thiết kế MEP không nên tách rời kiến trúc và kết cấu. Chẳng hạn, một tuyến ống cần đi qua khu vực dầm hoặc sàn nhưng không được tính toán từ đầu có thể dẫn đến việc phải thay đổi tuyến, hạ trần hoặc thậm chí đục phá công trình khi thi công. Vì vậy, thiết kế MEP càng được phối hợp sớm thì càng dễ kiểm soát không gian kỹ thuật, chi phí và khả năng thi công.

2. Kỹ Sư Và Giám Sát MEP Là Gì? Vai Trò Trong Công Trình

Kỹ sư MEP là người phụ trách tính toán, thiết kế và phối hợp các hệ thống cơ điện, cấp thoát nước và kỹ thuật trong công trình. Giám sát MEP chịu trách nhiệm kiểm tra quá trình thi công thực tế, đảm bảo hệ thống được triển khai đúng bản vẽ, vật tư và tiêu chuẩn kỹ thuật.

2.1. So sánh công việc chính

Kỹ sư MEP	Giám sát MEP
Tính toán phụ tải điện, lưu lượng nước, thông gió	Kiểm tra vật tư, thiết bị trước khi lắp đặt
Lựa chọn thiết bị phù hợp	Kiểm tra vị trí, cao độ và kích thước lắp đặt
Thiết kế tuyến ống, dây dẫn, máng cáp	Kiểm tra hệ thống điện, cấp thoát nước, HVAC, PCCC
Phối hợp MEP với kiến trúc và kết cấu	Kiểm soát việc thi công theo bản vẽ
Hỗ trợ xử lý vấn đề kỹ thuật	Theo dõi thử nghiệm, nghiệm thu và bàn giao

Có thể hiểu đơn giản: kỹ sư MEP chịu trách nhiệm đưa ra giải pháp kỹ thuật, còn giám sát MEP đảm bảo giải pháp đó được thi công đúng trên thực tế. Hai vai trò này cần phối hợp chặt chẽ để hạn chế các lỗi như đường ống sai cao độ, xung đột với dầm/cột, thiếu không gian kỹ thuật hoặc lắp đặt thiết bị không đúng vị trí. Việc phát hiện và xử lý từ sớm giúp giảm sửa chữa, kiểm soát chi phí và đảm bảo hệ thống vận hành ổn định sau khi công trình hoàn thiện.

2.2. MEP trong xây dựng gồm những hệ thống nào?

Hiểu đơn giản, MEP trong xây dựng là nhóm các hệ thống kỹ thuật giúp công trình có điện, nước, điều hòa, thông gió và đảm bảo an toàn trong quá trình sử dụng.

a) Hệ thống điện – Electrical

Cung cấp và phân phối điện cho toàn bộ công trình, gồm tủ điện, dây dẫn, chiếu sáng, ổ cắm, điện động lực, chống sét và tiếp địa.

b) Hệ thống cấp thoát nước – Plumbing

Đảm bảo nhu cầu sử dụng và thoát nước, gồm cấp nước sinh hoạt, thoát nước thải, thoát nước mưa, bơm, bể chứa và thiết bị vệ sinh.

c) Điều hòa và thông gió – HVAC

Giúp kiểm soát nhiệt độ, độ thông thoáng và chất lượng không khí. Hệ thống có thể gồm điều hòa cục bộ, VRV/VRF, quạt cấp – hút khí và thông gió tầng hầm.

d) Phòng cháy chữa cháy – Fire Fighting

Bao gồm các hệ thống báo cháy, chữa cháy, bơm chữa cháy, đường ống và thiết bị PCCC, tùy theo yêu cầu của công trình và quy định hiện hành.

e) Điện nhẹ – ELV

Là nhóm hệ thống phục vụ kết nối, an ninh và quản lý, chẳng hạn như camera, mạng dữ liệu, kiểm soát ra vào, âm thanh, truyền hình và nhà thông minh.

Nhìn chung, MEP không chỉ là "hệ thống điện nước" mà là tổng thể các hệ thống kỹ thuật giúp công trình vận hành tiện nghi, an toàn và hiệu quả.

3. Tiêu Chuẩn Kỹ Thuật MEP Cần Quan Tâm

Thiết kế và thi công MEP cần tuân thủ các quy chuẩn, tiêu chuẩn kỹ thuật hiện hành phù hợp với loại công trình và hệ thống. Dưới đây là một số nhóm tiêu chuẩn/quy chuẩn quốc gia thường được tham khảo, kèm phiên bản đang được công bố tại thời điểm bài viết:

Hệ thống	Tiêu chuẩn/quy chuẩn tham khảo	Ghi chú
Điện hạ áp	Bộ TCVN 7447 (tương đương IEC 60364), gồm nhiều phần như TCVN 7447-4-41, TCVN 7447-5-51, TCVN 7447-6...	Do Bộ Khoa học và Công nghệ công bố, biên soạn dựa trên hệ tiêu chuẩn IEC 60364
Thông gió, điều hòa không khí	TCVN 5687:2024 (thay thế TCVN 5687:2010)	Do Viện Kiến trúc Quốc gia – Bộ Xây dựng biên soạn
Phòng cháy chữa cháy	QCVN 06:2022/BXD về an toàn cháy cho nhà và công trình (đã có Sửa đổi 01:2023)	Quy chuẩn bắt buộc áp dụng cho công trình xây dựng mới, cải tạo
Hiệu quả năng lượng công trình	QCVN 09:2017/BXD về các công trình xây dựng sử dụng năng lượng hiệu quả	Áp dụng cho công trình có quy mô thuộc phạm vi điều chỉnh của quy chuẩn
Cấp thoát nước	Các TCVN chuyên ngành cấp thoát nước trong nhà và ngoài nhà tương ứng	Tùy loại công trình dân dụng hoặc công nghiệp

Lưu ý quan trọng: Các tiêu chuẩn và quy chuẩn xây dựng tại Việt Nam được rà soát và cập nhật định kỳ (ví dụ TCVN 5687 đã có bản 2024 thay thế bản 2010; QCVN 06 cũng đã qua nhiều lần sửa đổi). Khi triển khai một dự án cụ thể, đơn vị thiết kế cần kiểm tra phiên bản đang có hiệu lực tại thời điểm xin phép và thi công, thông qua cổng thông tin của Bộ Xây dựng hoặc các nguồn tra cứu tiêu chuẩn chính thức.

4. Xu Hướng Công Nghệ MEP Hiện Nay

MEP đang chuyển dần sang hướng thông minh, tiết kiệm năng lượng và tối ưu vận hành.

4.1. BIM trong thiết kế MEP

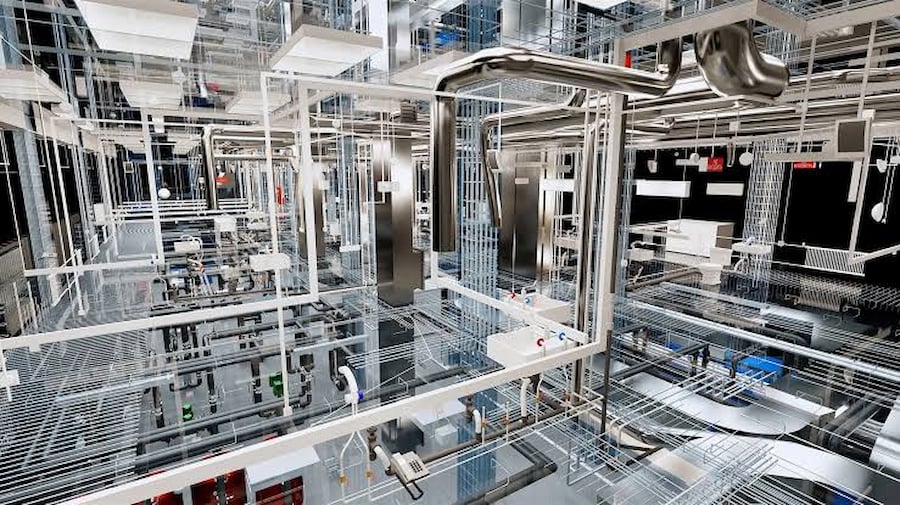

BIM (Building Information Modeling) giúp mô hình hóa kiến trúc – kết cấu – MEP trên môi trường 3D, từ đó phát hiện sớm xung đột giữa đường ống, máng cáp, dầm, cột và các hệ thống kỹ thuật trước khi thi công. Đây là công cụ ngày càng phổ biến tại các dự án quy mô vừa và lớn trên thế giới, vì cho phép phối hợp đa bộ môn (kiến trúc – kết cấu – MEP) trên cùng một mô hình số thay vì các bản vẽ 2D rời rạc.

4.2. BMS và quản lý tập trung

BMS (Building Management System) cho phép giám sát, điều khiển các hệ thống như điều hòa, thông gió, chiếu sáng, điện và thiết bị cơ điện trên một nền tảng, phù hợp với văn phòng, khách sạn và công trình lớn.

4.3. Thiết bị tiết kiệm năng lượng

Đèn LED, điều hòa hiệu suất cao, biến tần, cảm biến và hệ thống điều khiển tự động được ứng dụng để giảm điện năng tiêu thụ và chi phí vận hành, đồng thời hỗ trợ đáp ứng yêu cầu của quy chuẩn hiệu quả năng lượng công trình.

4.4. Nhà thông minh

Với biệt thự và nhà phố cao cấp, MEP có thể tích hợp cùng Smart Home, cho phép điều khiển điều hòa, chiếu sáng, rèm, camera và an ninh một cách thuận tiện.

4.5. Đồng bộ MEP với kết cấu

MEP ngày càng được tính toán song song với kiến trúc và kết cấu. Đặc biệt với sàn phẳng XF-BOX, việc xác định trước vị trí lỗ mở và tuyến kỹ thuật giúp hạn chế xung đột, đục phá và thay đổi trong quá trình thi công.

5. MEP Và Kết Cấu: Vì Sao Cần Phối Hợp Ngay Từ Thiết Kế?

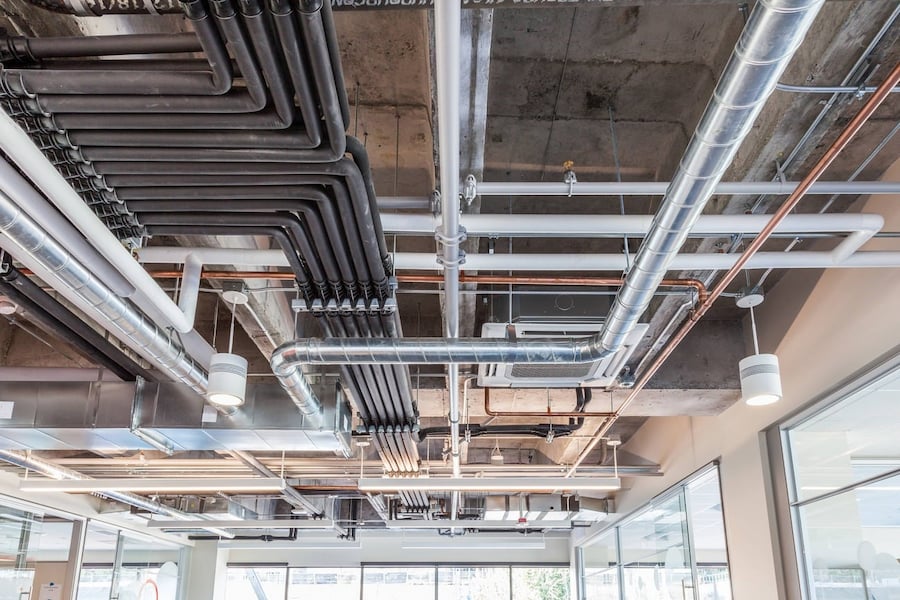

Trong công trình xây dựng, MEP và kết cấu không thể thiết kế tách rời. Hệ thống điện, cấp thoát nước, điều hòa, thông gió hay PCCC đều cần không gian để bố trí đường ống, máng cáp và thiết bị. Trong khi đó, kết cấu lại phải đảm bảo khả năng chịu lực của sàn, dầm, cột và tường.

Nếu hai phần này không được phối hợp từ đầu, công trình có thể phát sinh xung đột giữa đường ống với dầm, cột, thiếu không gian kỹ thuật, phải đục phá kết cấu hoặc thay đổi tuyến MEP khi đang thi công. Điều này không chỉ ảnh hưởng tiến độ mà còn làm tăng chi phí và tiềm ẩn rủi ro về chất lượng.

5.1. Những hạng mục MEP cần phối hợp với kết cấu

Ngay từ giai đoạn triển khai bản vẽ, kỹ sư cần xác định rõ các vị trí liên quan đến kết cấu như:

Lỗ mở kỹ thuật: vị trí và kích thước lỗ xuyên sàn, tường cần được xác định trước khi thi công
Ống cấp thoát nước: đặc biệt là các tuyến ống có kích thước lớn hoặc yêu cầu độ dốc
Ống điều hòa và thông gió: cần bố trí không gian phù hợp để tránh giao cắt với dầm, cột
Máng cáp và ống điện: phải đảm bảo đủ không gian lắp đặt, bảo trì và tránh các khu vực kết cấu quan trọng
Hộp kỹ thuật: cần được xác định vị trí ngay trong thiết kế kiến trúc và kết cấu
Các vị trí xuyên sàn, xuyên tường: phải được xem xét về kích thước, vị trí và phương án xử lý trước khi thi công

5.2. Đặc biệt quan trọng với sàn phẳng và sàn hộp

Với sàn phẳng, việc hạn chế dầm nổi tạo ra mặt bằng kiến trúc thông thoáng và thuận lợi hơn cho bố trí hệ thống kỹ thuật. Tuy nhiên, sàn phẳng có những yêu cầu riêng về khả năng chịu chọc thủng, độ võng và vùng chịu lực quanh cột, vì vậy việc bố trí lỗ mở MEP cần được kiểm tra cẩn thận.

Đối với sàn hộp, các vị trí đặt hộp và vùng đặc của sàn cũng cần được phối hợp với hệ thống MEP. Không nên tự ý bố trí đường ống hoặc tạo lỗ xuyên qua các khu vực kết cấu khi chưa có sự kiểm tra của kỹ sư.

Nguyên lý dùng lõi rỗng để giảm khối lượng bê tông không tham gia chịu lực trong sàn (voided biaxial slab) đã được nghiên cứu và ứng dụng tại nhiều nước từ đầu những năm 2000, với các hệ thống được biết đến rộng rãi trên thế giới như BubbleDeck (Đan Mạch) hay Cobiax (Thụy Sĩ). Đây cũng là nhóm nguyên lý nền tảng mà các giải pháp sàn hộp, sàn phẳng dạng hộp nhựa tạo rỗng tại Việt Nam – trong đó có XF-BOX – tham khảo và điều chỉnh cho phù hợp với điều kiện vật liệu, tải trọng và thi công trong nước.

5.3. Phối hợp MEP từ đầu giúp hạn chế chi phí phát sinh

Khi kiến trúc – kết cấu – MEP được triển khai đồng bộ, các điểm xung đột có thể được phát hiện ngay trên bản vẽ trước khi đưa ra công trường. Nhờ đó, nhà thầu có thể chủ động xử lý vị trí lỗ mở, tuyến ống và không gian kỹ thuật mà không phải đục phá hoặc thay đổi thiết kế trong quá trình thi công.

Ngược lại, nếu MEP được triển khai sau khi kết cấu đã hoàn thiện, việc khoan cắt sàn, dầm hoặc tường có thể ảnh hưởng đến chất lượng công trình và làm tăng đáng kể thời gian, chi phí sửa chữa.

6. Câu Hỏi Thường Gặp Về MEP

MEP khác gì với "cơ điện" nói chung?

MEP là cách gọi quốc tế của nhóm hệ thống cơ – điện – cấp thoát nước (Mechanical – Electrical – Plumbing). Tại Việt Nam, cụm từ "cơ điện" hoặc "M&E" cũng thường được dùng với nghĩa tương tự, có thể mở rộng thêm PCCC và điện nhẹ tùy quy mô công trình.

Vì sao thiết kế MEP cần làm song song với kiến trúc, kết cấu thay vì làm sau?

Vì đường ống, máng cáp và thiết bị MEP cần không gian vật lý để đi qua sàn, dầm, tường. Nếu thiết kế MEP đi sau, các tuyến kỹ thuật rất dễ xung đột với kết cấu đã cố định, dẫn đến phải đục phá hoặc thay đổi thiết kế, làm tăng chi phí và ảnh hưởng tiến độ.

Nhà phố, biệt thự có bắt buộc phải làm bản vẽ MEP chi tiết không?

Mức độ chi tiết của hồ sơ MEP thường phụ thuộc vào quy mô, công năng công trình và yêu cầu của cơ quan quản lý tại từng địa phương. Với nhà ở cao cấp hoặc công trình có hệ thống kỹ thuật phức tạp (thang máy, điều hòa trung tâm, PCCC...), việc lập hồ sơ MEP chi tiết là cần thiết để đảm bảo an toàn và thuận tiện khi thi công, bảo trì.

Sàn phẳng, sàn hộp có làm hạn chế việc bố trí MEP không?

Ngược lại, mặt dưới sàn phẳng tương đối bằng phẳng (ít dầm nổi) thường tạo thuận lợi hơn cho việc bố trí trần và hệ thống kỹ thuật. Tuy nhiên, cần phối hợp xác định trước vị trí lỗ mở, vì sàn phẳng/sàn hộp có yêu cầu riêng về vùng chịu lực quanh cột và khả năng chịu chọc thủng.

7. XRF Việt Nam – Tối Ưu Hệ Thống MEP Với Giải Pháp Sàn Phẳng XF-BOX

Trong thiết kế công trình hiện đại, MEP và kết cấu không thể được xem xét tách biệt. Hệ thống điện, cấp thoát nước, điều hòa và thông gió đều cần không gian để bố trí đường ống, máng cáp và thiết bị. Nếu kết cấu không được tính toán ngay từ đầu, các hệ thống MEP rất dễ phát sinh xung đột với dầm, cột hoặc trần.

Với sàn phẳng XF-BOX, XRF Việt Nam hướng đến giải pháp kết cấu được tính toán đồng bộ với kiến trúc và hệ thống MEP, giúp tối ưu không gian kỹ thuật và hạn chế những thay đổi không cần thiết trong quá trình thi công.

Tối ưu không gian bố trí MEP:

Sàn phẳng XF-BOX có ưu điểm là hạn chế dầm nổi ở những khu vực phù hợp, tạo mặt dưới sàn tương đối phẳng. Điều này giúp kiến trúc sư và kỹ sư MEP có thêm sự linh hoạt khi bố trí ống điều hòa, ống cấp thoát nước, máng cáp và hệ thống điện – đặc biệt phù hợp với nhà phố, biệt thự có chiều cao tầng hạn chế.

Phối hợp MEP ngay từ giai đoạn thiết kế:

XRF Việt Nam phối hợp các yêu cầu kỹ thuật ngay từ giai đoạn thiết kế để xác định vị trí đường ống và tuyến kỹ thuật, các khu vực cần chừa lỗ mở, vị trí hộp kỹ thuật và thiết bị, khoảng không gian dành cho hệ thống MEP, cũng như các vị trí cần tránh xung đột với cột, dầm và vùng chịu lực.

XF-BOX không chỉ hướng đến giảm tải trọng:

Giá trị của giải pháp XF-BOX không nên chỉ được đánh giá qua khả năng giảm lượng bê tông. Khi được thiết kế đúng, giải pháp còn có thể hỗ trợ tối ưu tải trọng kết cấu, khẩu độ, không gian sử dụng và khả năng tổ chức hệ thống kỹ thuật. Tuy nhiên, hiệu quả thực tế phụ thuộc vào từng công trình – kỹ sư cần tính toán đồng thời nhịp sàn, tải trọng, chiều dày sàn, hệ cột, độ võng, khả năng chịu chọc thủng và vị trí các lỗ mở MEP trước khi đưa ra phương án cuối cùng.

Thay vì áp dụng một giải pháp sàn cố định cho mọi công trình, XRF Việt Nam tập trung phân tích đặc điểm từng dự án để đưa ra phương án phù hợp với kiến trúc, kết cấu và nhu cầu MEP – hướng tiếp cận đặc biệt phù hợp với biệt thự, nhà phố và công trình yêu cầu không gian mở, nơi mỗi mét vuông và từng khoảng không kỹ thuật đều cần được tính toán hợp lý.

Gia chủ có thể tham khảo các dự án nhà ở tiêu biểu mà XRF Việt Nam đã triển khai, tối ưu với sàn phẳng cho biệt thự và nhà phố, tại: xrfvietnam.vn/du-an/nha-o.

Nếu bạn đang tìm giải pháp kết cấu XF-BOX kết hợp tối ưu MEP, hãy liên hệ XRF Việt Nam để được tư vấn phương án phù hợp với công trình ngay từ giai đoạn thiết kế.
