Dầm sàn là gì? Kết cấu thép dầm sàn tối ưu

Dầm sàn là gì? Bê tông dầm sàn là gì? Kết cấu thép dầm sàn là gì? Thi công dầm sàn như thế nào? Tìm hiểu chi tiết dầm sàn, so sánh sàn có dầm và sàn không dầm (sàn phẳng) ngay sau đây!



Dầm sàn là gì?

Dầm sàn (còn gọi là dầm chịu lực của sàn) là một bộ phận kết cấu quan trọng trong công trình xây dựng, có chức năng nâng đỡ và truyền tải trọng từ bản sàn xuống cột hoặc tường chịu lực. Dầm sàn là giải pháp giúp phân phối đều trọng lượng của sàn (bao gồm cả tải trọng bản thân và tải trọng sử dụng như con người, nội thất...) xuống móng công trình.

Xem thêm:

• Thép Hình I120 – Giá sắt i120? Trọng lượng thép i120
• Thép hình U65 – Giá thép u65, phân loại, ứng dụng

Bê tông dầm sàn là gì?

Đây là loại bê tông được sử dụng để đổ cho phần dầm và sàn trong các công trình xây dựng, đặc biệt là nhà ở, nhà cao tầng, công trình công nghiệp… Loại bê tông này chịu lực chính, đóng vai trò truyền tải trọng từ sàn qua dầm, sau đó xuống cột và móng công trình. Trong quá trình này bảo dưỡng bê tông dầm sàn cũng là một yếu tố quan trọng để tạo nên một công trình đạt chuẩn.

Xem thêm: Công nghệ sàn rỗng – sàn phẳng lõi rỗng không dầm

Kết cấu thép dầm sàn và phân loại

Kết cấu thép dầm sàn là hệ khung chịu lực chính trong công trình, sử dụng thép làm vật liệu chính cho các dầm và bản sàn. Dầm thép có nhiệm vụ truyền tải trọng từ sàn xuống cột và móng, trong khi bản sàn thường được làm bằng tấm thép định hình hoặc sàn bê tông đổ trên tấm thép (sàn liên hợp).

Tiêu chí phân loại	Loại dầm / mô tả
Theo hình dạng kết cấu	Dầm thép hình (I, H, U, L...): Thép cán định hình, dùng phổ biến trong nhà công nghiệp, nhà cao tầng.
	Dầm tổ hợp (hàn): Hàn từ thép tấm, tạo tiết diện theo yêu cầu, phù hợp nhịp lớn, tải nặng.
	Dầm hộp (Box beam): Tiết diện rỗng kín, chịu xoắn tốt, độ cứng cao, ứng dụng cầu đường – nhà công nghiệp.
Theo loại sàn sử dụng	Dầm + sàn bê tông (composite): Bê tông đổ trên tôn decking – thường thấy ở nhà thép tiền chế.
	Dầm + sàn grating: Sàn lưới thép hở – sử dụng trong nhà máy, sàn thao tác kỹ thuật, cầu thang.
	Dầm + sàn nhẹ (Cemboard, panel bê tông nhẹ...): Thi công nhanh, giảm tải, phù hợp cải tạo nhà dân.
Theo sơ đồ kết cấu	Hệ dầm đơn: Dầm độc lập truyền lực trực tiếp xuống cột – đơn giản, dễ thi công.
	Hệ dầm liên tục: Dầm nhiều nhịp liên tiếp – tiết kiệm thép, giảm võng.
	Dầm lưới ô vuông: Dầm chính – phụ đan nhau, phân phối tải đều, dùng nhiều trong sàn lớn.
	Dầm vượt nhịp lớn: Dạng dầm cong, dầm võng – dùng cho nhà thi đấu, xưởng, hội trường không cột giữa.
Theo phương pháp thi công	Lắp ghép tại chỗ: Gia công thép xong rồi lắp dựng và liên kết tại công trường.
	Tổ hợp sẵn (prefab): Gia công thành cụm dầm sàn hoàn chỉnh – lắp đặt nhanh chóng bằng cẩu.

Kết cấu dầm sàn thép được ứng dụng rộng rãi trong:

• Nhà công nghiệp (nhà xưởng, nhà thép tiền chế)

• Nhà cao tầng

• Cầu đường, sàn tầng lửng

• Sàn mái các công trình công cộng

Thi công dầm sàn như thế nào?

Thi công dầm sàn là một trong những bước quan trọng nhất trong xây dựng phần thô, ảnh hưởng trực tiếp đến khả năng chịu lực, độ bền và an toàn của toàn bộ công trình. Dưới đây là các bước thi công dầm sàn bê tông cốt thép phổ biến nhất hiện nay.

1. Chuẩn bị vật tư & mặt bằng thi công dầm sàn

Vật liệu: Xi măng, cát, đá, nước, thép, cốp pha, phụ gia

Máy móc: Máy trộn, bơm bê tông, đầm rung

Cách đổ bê tông dầm sàn là phải dọn sạch mặt bằng, bố trí lối vận chuyển thuận tiện

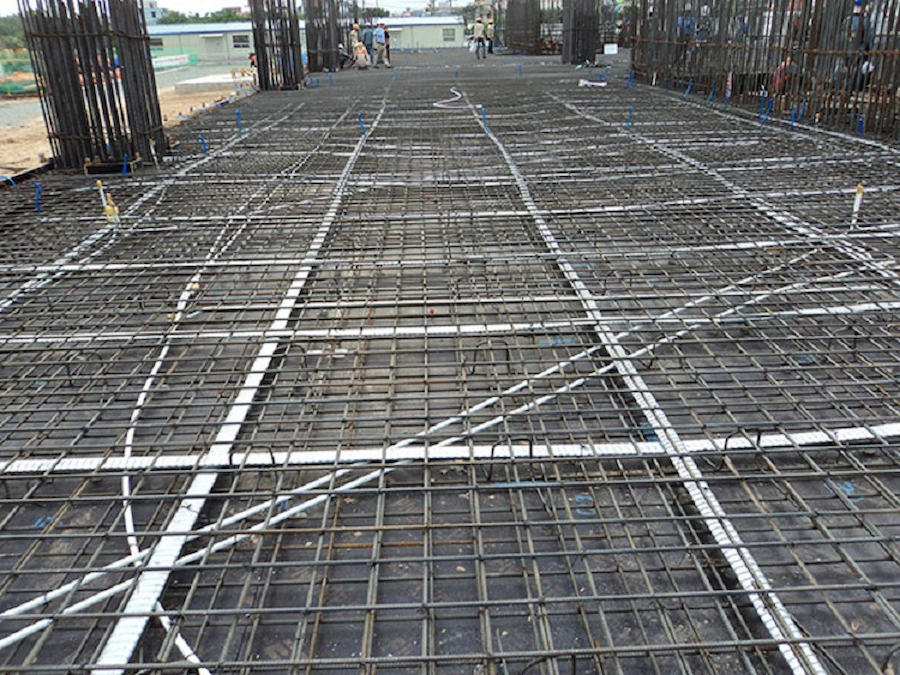

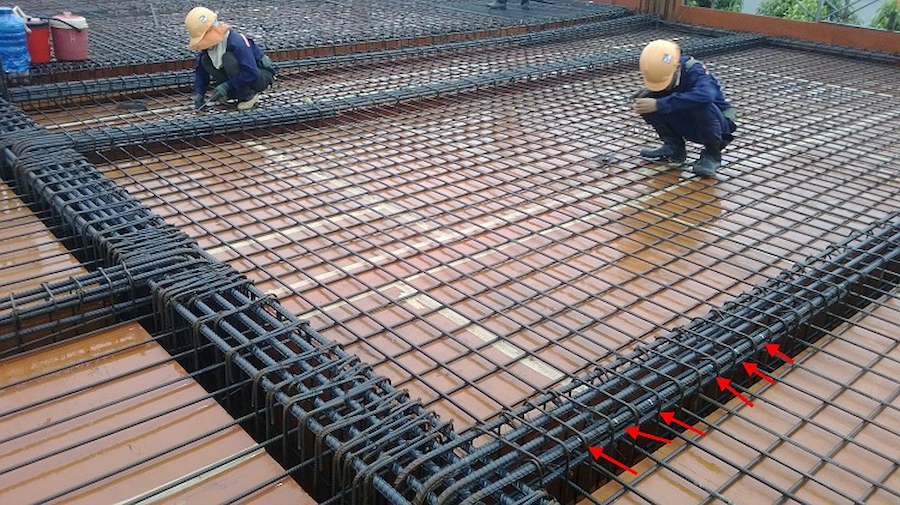

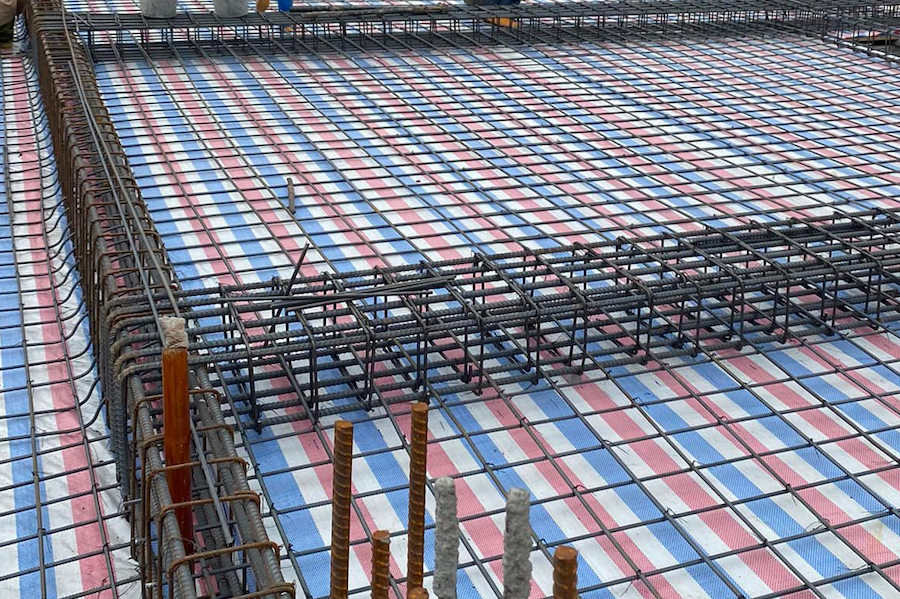

2. Gia công & lắp đặt cốt thép

Cắt, uốn và buộc thép đúng bản vẽ

Đặt thép dầm, thép sàn theo lớp, có kê thép bằng con kê

Đảm bảo thép không chạm đất, không bị rỉ

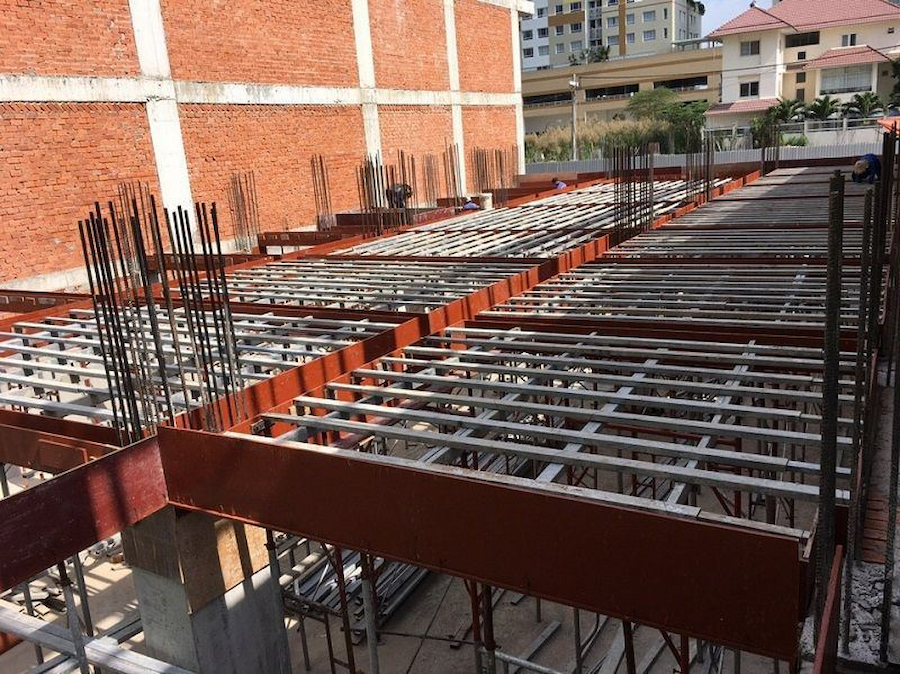

3. Lắp cốp pha

Dùng cốp pha gỗ, nhựa hoặc thép cứng

Lắp đúng hình dáng – kích thước, chống đỡ chắc chắn

Bôi dầu khuôn để dễ tháo dỡ

4. Kiểm tra trước khi đổ

Kiểm tra cốt thép, con kê, cốp pha, ống kỹ thuật

Tưới ẩm cốp pha trước khi đổ

5. Đổ bê tông

Dùng bê tông M250–M300, đổ từ dầm → sàn

Đổ liên tục, đầm rung kỹ tránh rỗ

Cán phẳng mặt sàn, làm nhám nếu cần

6. Bảo dưỡng

Giữ ẩm tối thiểu 7 ngày đầu

Phủ bạt/bao tải ướt, tránh nứt

Tháo cốp pha: dầm sau 10–14 ngày, sàn sau 7–10 ngày

7. Nghiệm thu & hoàn thiện

Kiểm tra độ phẳng, xử lý nứt – tổ ong

Chuyển sang chống thấm, lát sàn…

Cách đổ bê tông dầm sàn đúng kỹ thuật

Đổ bê tông dầm sàn là bước quyết định đến độ bền, khả năng chịu lực và chất lượng kết cấu công trình. Dưới đây là hướng dẫn đầy đủ cách đổ bê tông dầm sàn đúng kỹ thuật, giúp đảm bảo công trình an toàn, đạt chuẩn và tuổi thọ cao.

1. Chuẩn bị trước khi đổ

• Cốt thép: Đặt đúng chủng loại, buộc chặt, không cong lệch

• Cốp pha: Lắp kín khít, chắc chắn, bôi dầu chống dính

• Con kê thép: Đảm bảo lớp bê tông bảo vệ ≥ 2cm

• Hệ thống kỹ thuật: Đi sẵn ống điện nước, âm sàn

• Tưới ẩm: Làm mát cốp pha và thép trước khi đổ

2. Trình tự đổ bê tông

• Bước 1: Đổ dầm bê tông trước, từ đầu đến cuối, đầm kỹ tránh rỗ tổ ong

• Bước 2: Đổ sàn sau, cán phẳng ngay, đổ liên tục, không ngắt quãng

• Lưu ý: cách đổ bê tông dầm sàn với sàn lớn, chia ô đổ theo đường chéo hoặc zic-zac

3. Kỹ thuật đầm bê tông

• Sử dụng đầm dùi rung đều, mỗi vị trí 20–30 giây

• Không đầm quá lâu gây phân tầng

• Nếu đổ cao > 30cm, đầm theo lớp

4. Bảo dưỡng bê tông

• Che phủ bằng bạt ướt, tưới nước 2–4 lần/ngày trong 7 ngày

• Không tháo cốp pha quá sớm:

• Dầm: 10–14 ngày

• Sàn: 7–10 ngày

Lưu ý quan trọng

• Nhiệt độ thi công lý tưởng: 20–35°C

• Tránh đổ khi mưa lớn hoặc trời nắng gắt

• Nếu trộn tay, đảm bảo đúng tỷ lệ và trộn đều

• Ghi nhật ký thi công để thuận tiện nghiệm thu

So sánh sàn có dầm và sàn không dầm (sàn phẳng)

Tiêu chí	Sàn có dầm	Sàn không dầm (sàn phẳng)
Cấu tạo sàn dầm	Sàn có dầm gồm bản sàn và hệ dầm chịu lực bên dưới	Bản sàn liên kết trực tiếp với cột, không có dầm phụ
Chiều cao kết cấu sàn	Lớn hơn do có thêm chiều cao dầm	Thấp hơn, tiết kiệm chiều cao tầng
Khả năng chịu lực	Tốt hơn, phù hợp tải trọng lớn, nhịp lớn	Thích hợp cho nhịp trung bình, tải trọng vừa
Tải trọng sàn	Có thể chịu tải nặng nhờ dầm phân bố lực	Hạn chế tải trọng lớn vì tập trung tại điểm nối với cột
Khả năng vượt nhịp	Có thể vượt nhịp lớn hơn (5–10m hoặc hơn)	Hạn chế hơn, thường dưới 6m
Độ cứng, độ võng	Ít võng, độ cứng tốt hơn nhờ dầm hỗ trợ	Dễ võng hơn nếu không thiết kế chuẩn, cần sàn dày hơn
Thẩm mỹ trần	Sàn có dầm nhô xuống → trần không phẳng	Trần phẳng, đẹp, dễ lắp đặt trần thạch cao
Thi công cơ điện MEP	Phức tạp do vướng dầm → khó đi ống, máng cáp	Thuận lợi, dễ bố trí hệ thống M&E dưới trần
Chi phí xây dựng	Vật liệu ít hơn cho bản sàn, nhưng nhiều hơn cho dầm	Vật liệu sàn nhiều hơn (sàn dày hơn), thi công nhanh hơn
Tốc độ thi công	Chậm hơn do phải ghép cốt thép và cốp pha dầm	Nhanh hơn, giảm khối lượng cốp pha
Ứng dụng phổ biến	Nhà ở, nhà xưởng, công trình nhịp lớn	Chung cư, văn phòng, nhà cao tầng, trung tâm thương mại

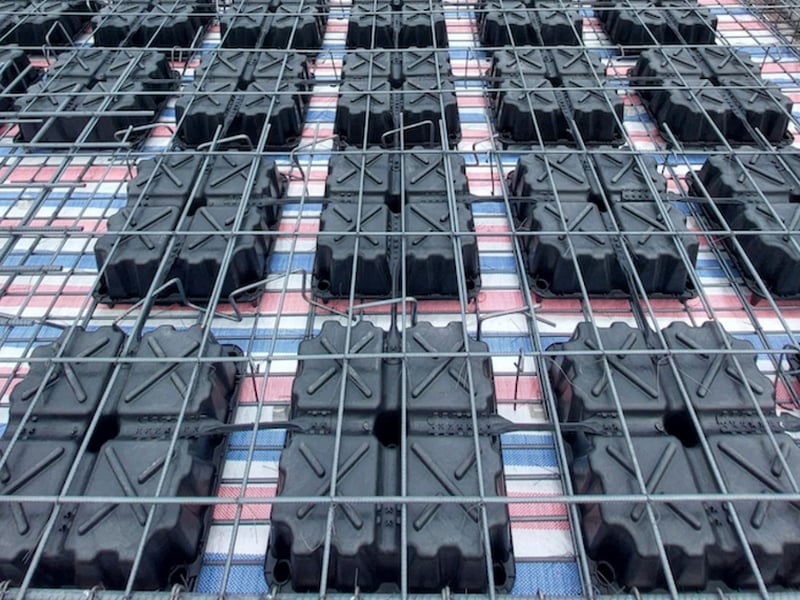

Sàn phẳng XF-BOX – Tối ưu chi phí bố trí dầm sàn



Trong các công trình dân dụng và thương mại ngày nay, yêu cầu về tối ưu chi phí, rút ngắn thời gian thi công và đảm bảo thẩm mỹ ngày càng cao. Một trong những giải pháp kết cấu vượt trội được các kỹ sư tin dùng chính là bố trí dầm sàn phẳng XF-BOX – công nghệ sàn hộp bê tông rỗng tiên tiến, giúp loại bỏ dầm phụ và tiết kiệm đáng kể trong bố trí kết cấu.

Tại sao nên chọn sàn phẳng XF-BOX cho công trình của bạn?

• Giải pháp xanh – nhẹ – bền vững

• Thiết kế linh hoạt, phù hợp mọi công trình dân dụng – công nghiệp

• Đã được kiểm nghiệm & ứng dụng thực tế tại nhiều dự án lớn

• Tối ưu chi phí tổng thể 10–20% so với sàn truyền thống có dầm

Nếu bạn đang tìm kiếm cách bố trí dầm sàn tối ưu chi phí, thẩm mỹ và hiệu quả thi công, sàn phẳng XF-BOX chính là lựa chọn hàng đầu.

Liên hệ ngay với đội ngũ kỹ sư XF-VIỆT NAM để được tư vấn thiết kế & báo giá chi tiết cho từng loại công trình khi bố trí dầm sàn.

Xem thêm: Tính toán thiết kế sàn không dầm cấu tạo & kết cấu

Xem thêm: Sàn không dầm: Công nghệ, Kết cấu, Thiết kế, Thi công
