Tính toán thiết kế sàn không dầm cấu tạo & kết cấu

Sàn không dầm, một giải pháp thi công tiên tiến, đang ngày càng được ưa chuộng nhờ vào những lợi ích vượt trội. Tuy nhiên, việc thi công loại sàn này đòi hỏi kiến thức và kinh nghiệm chuyên môn. Trong bài viết này, chúng tôi sẽ tổng hợp những câu hỏi thường gặp liên quan đến việc sử dụng sàn không cấu. Kết cấu sàn không dầm là gì?Tác dụng sàn vượt nhịp không dầm? Tính toán thiết kế sàn vượt nhịp lớn trong thiết kế và thi công để đảm bảo chất lượng công trình tối ưu

Cấu tạo sàn không dầm là gì?

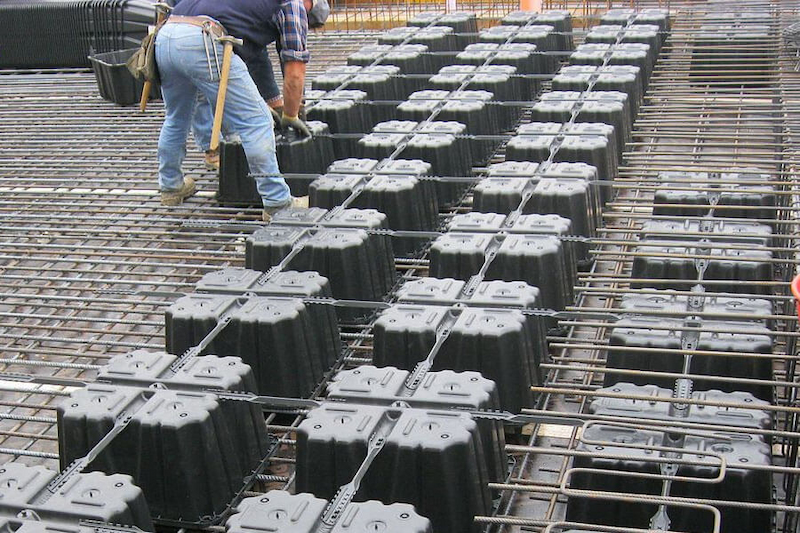

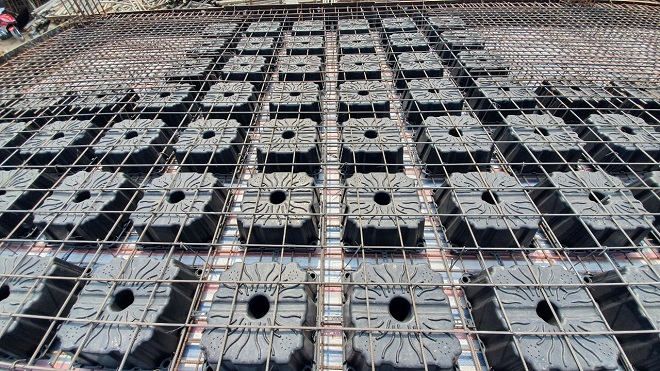

Sàn không dầm, sàn hộp hoặc sàn phẳng là sàn sử dụng cấu trúc hộp rỗng và lưới thép để chịu tải, thay thế hoàn toàn các dầm ngang và dầm dọc hỗ trợ sàn bê tông truyền thống.

Tấm sàn không dầm và tấm sàn phẳng giúp giải quyết vấn đề loại bỏ dầm và làm cho trần nhà thoáng hơn và đẹp hơn về mặt thẩm mỹ. Đồng thời, khi làm sàn không có dầm có nghĩa là phải loại bỏ các cột để làm nhịp vượt. Kết cấu sàn không dầm chịu lực trực tiếp qua các bản sàn và truyền tải trọng lên đầu cột.

Tác dụng sàn vượt nhịp không dầm

Sàn vượt nhịp không dầm là giải pháp tối ưu trong xây dựng nhà dân, với nhiều ưu điểm vượt trội so với sàn truyền thống nhờ những tác dụng đặc biệt sau:

1. Tiết kiệm thời gian và chiều cao công trình:

Thi công nhanh chóng (chỉ 5-7 ngày), đơn giản hóa quy trình: trải thép → đặt vật liệu → cố định bằng móc thép.

Giảm chiều cao kết cấu nhờ loại bỏ hệ dầm và thép gia cố phức tạp, giúp tăng số tầng hoặc mở rộng không gian sử dụng cho nhà cao tầng.

2. Giảm chi phí và linh hoạt thiết kế:

Cắt giảm chi phí xây tô, vỏ bao do không cần hệ dầm.

Cho phép điều chỉnh độ cao sàn linh hoạt (giật cấp) nhờ vật liệu đặc biệt, phù hợp với nhiều kiểu kiến trúc.

3. Giảm tải trọng lên móng:

Loại bỏ cốp pha dầm chính/phụ và giảm lượng thép gia cố → giảm áp lực lên cột, vách và móng.

Kết cấu bê tông nhẹ hơn 35% so với sàn truyền thống, giúp thu nhỏ kích thước móng và cột.

4. Thân thiện với môi trường:

Sử dụng vật liệu tái chế (hộp rỗng, bóng nhựa) làm lõi sàn, giảm thiểu bê tông và CO₂ thải ra.

Hạn chế tác động môi trường nhờ giảm khối lượng bê tông và chất thải xây dựng.

5. Ưu điểm nổi bật khác:

• Cách âm, cách nhiệt tốt: Lớp đệm không khí trong sàn tạo hiệu ứng cách nhiệt và giảm tiếng ồn.

• Chống cháy nổ hiệu quả: Kết cấu sàn đảm bảo an toàn trong trường hợp hỏa hoạn.

• Phổ biến toàn cầu: Được ứng dụng rộng rãi tại Thái Lan, Malaysia, Hong Kong...

• Linh hoạt trong thiết kế: Ít cột, khẩu độ nhịp lớn, phù hợp với nhiều loại công trình (nhà ở, văn phòng, trung tâm thương mại).

Tính toán thiết kế sàn không dầm vượt nhịp lớn

Trong quá trình tính toán thiết kế sàn không dầm vượt nhịp lớn, các kỹ sư cần lưu ý những điều sau:

Khai báo vật liệu:

• Kết cấu sàn không dầm được mô hình hóa như sàn nấm, với phần rỗng được thay thế bằng bê tông tương đương có độ cứng và trọng lượng riêng giảm.

• Cần tính toán và quy đổi độ cứng, trọng lượng riêng để gán vật liệu phù hợp.

Hệ số tổ hợp tải trọng:

• Áp dụng tiêu chuẩn Eurocode, ví dụ: 1.35 cho tĩnh tải và 1.5 cho hoạt tải.

Lỗ kỹ thuật:

• Đặc biệt chú ý đến vị trí lỗ kỹ thuật, nhất là gần cột.

• Kiểm tra chống cắt, chống chọc thủng và bố trí dầm cao, thép gia cường nếu cần.

• Ống nhỏ có thể âm sàn, ống lớn (D90 trở lên) không nên.

Độ cứng kết cấu sàn không dầm:

• Độ cứng chịu tải ngang giảm so với sàn đặc, cần kiểm tra trong giới hạn cho phép.

Độ võng kết cấu sàn không dầm:

• Kiểm tra độ võng theo trạng thái giới hạn sử dụng, cả ngắn hạn và dài hạn.

Tính toán thép gia cường:

• Tính toán và bố trí thép gia cường dựa trên mô men và lực cắt.

• Lưu ý đến thép chống cắt và chống chọc thủng, đặc biệt tại khu vực cột.

Lưu ý thép chống cắt, chống chọc thủng:

• Chú ý đến khu vực cần bố trí thép chống cắt, chiều dài thép chống cắt.

• Chú ý đến tiết diện cột, thép mũ cột tại mũ cột tính chọc thủng, giá trị lực chọc thủng.

• Thép chống chọc thủng phải được bố trí đều xung quanh cột, tránh bố trí đai vào khu vực chu vi giảm yếu.

Tóm lại, việc thiết kế và thi công sàn không dầm đòi hỏi sự chú ý đến nhiều yếu tố kỹ thuật, từ vật liệu, tải trọng, đến các chi tiết gia cường.

Xem thêm: Sàn vượt nhịp là gì? Báo giá thi công sàn vượt nhịp

Chuyển giao công nghệ sàn vượt nhịp lớn XF-BOX





Công ty Cổ phần Giải pháp Xây dựng XRF Việt Nam là đơn vị tiên phong cung cấp dịch vụ trọn gói chuyển giao công nghệ sàn vượt nhịp lớn XF-BOX – giải pháp tối ưu cho các công trình xây dựng hiện đại. Với bề dày kinh nghiệm và uy tín đã được khẳng định qua hàng loạt dự án thành công, chúng tôi tự hào là đối tác tin cậy của nhiều doanh nghiệp, nhà thầu lớn tại Việt Nam.

Dịch vụ trọn gói của XRF Việt Nam được đảm bảo bởi:

Thiết kế bản vẽ kỹ thuật:

Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ thực hiện việc thiết kếbản vẽ kết cấu sàn không dầm chi tiết, phù hợp với đặc thù của từng công trình.

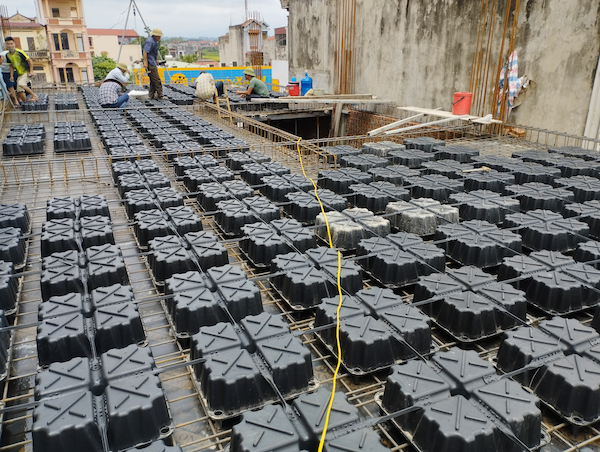

Thi công sàn hộp nhựa XF-BOX:

Với đội ngũ thi công chuyên nghiệp, XRF-Việt Nam đảm bảo tiến độ, chất lượng và an toàn trong việc lắp đặt sàn XF-BOX.

Giám sát thi công:

Chúng tôi cam kết giám sát chặt chẽ quá trình thi công để đảm bảo công trình được thực hiện đúng theo tiêu chuẩn kỹ thuật và thiết kế ban đầu.

Bảo hành:

XRF-Việt Nam luôn cung cấp chế độ bảo hành ưu đãi, giúp khách hàng yên tâm sử dụng sản phẩm lâu dài.

Nếu bạn có bất kỳ câu hỏi nào về công nghệ sàn vượt nhịp lớn, sàn vượt nhịp không dầm XF-BOX, đừng ngần ngại liên hệ với chúng tôi để nhận được sự tư vấn và hỗ trợ kịp thời.

Xem thêm: Thi công sàn phẳng không dầm và những điều cần lưu ý

Xem thêm: Sàn không dầm: Công nghệ, Kết cấu, Thiết kế, Thi công
