Sàn vượt nhịp là gì? Báo giá thi công sàn vượt nhịp

Sàn vượt nhịp lớn là gì? Có các loại sàn không dầm vượt nhịp nào phổ biến hiện nay? Giá thi công sàn vượt nhịp bao nhiêu? Cùng XRF-Việt Nam tìm hiểu ngay!



So với với các loại sàn truyền thống, sàn vượt nhịp lớn ngày càng thể hiện điểm vượt trội và phổ biến. Hiện nay có khá nhiều nhiều loại sàn vượt nhịp như sàn uboot nevo, sàn nấm, sàn phẳng lõi xốp vượt nhịp lớn, sàn ô cờ vượt nhịp... Tuy nhiên sàn vượt nhịp vẫn còn rất mới mẻ. Sàn vượt nhịp lớn là gì? Các loại sàn không dầm vượt nhịp phổ biến hiện nay? Theo dõi bài biết để biết thông tin chi tiết nhé!

Sàn vượt nhịp là gì?

Sàn vượt nhịp là loại sàn có khả năng vượt nhịp lớn, không cần sử dụng dầm chịu lực. Sàn có khả năng vượt khẩu độ lớn (khoảng cách các cột rộng từ hơn 7m đến 20m). Các cột ở giữa được loại bỏ để công trình có không gian thông thoáng và thuận tiện bố trí công năng.

Sàn hộp XF-Box vượt nhịp lớn

Ngày nay, sàn vượt nhịp dài rất được ưa chuộng vì hầu hết chủ sở hữu yêu cầu không gian không có cột. Việc lựa chọn các tấm sàn bê tông cốt thép như tấm phẳng, tấm nấm, tấm dầm truyền thống, tấm hộp bóng và tấm dự ứng lực bị ảnh hưởng bởi một số yếu tố kiến ​​trúc và kết cấu.

Các loại sàn vượt nhịp không dầm phổ biến hiện nay

Sàn vượt nhịp lớn được ứng dụng rộng rãi trong các công trình có nhịp lớn, như nhà xưởng, trung tâm thương mại, chung cư,... Dưới đây là thông tin các loại sàn vượt nhịp phổ biến hiện nay:

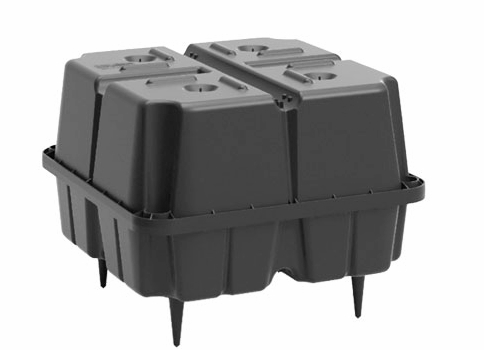

Sàn vượt nhịp Uboot

Sàn vượt nhịp Uboot là loại sàn vượt nhịp không dầm được ứng dụng công nghệ Châu Âu, sáng chế bởi Tập đoàn Daliform – Italia. Cấu tạo sàn hộp vượt nhịp ban đầu đơn giản chỉ có 4 chân được phát triển từ loại sàn xốp đã lỗi thời ở Châu  u bởi 1 giáo sư người Ý tên là Marco Il Grande.



Sàn Uboot được cấu tạo từ các dầm Uboot được đặt cách đều nhau trên hệ dầm thép. Dầm Uboot là loại dầm có tiết diện hình chữ U, có khả năng chịu lực rất tốt. Sàn vượt nhịp lớn Uboot được ứng dụng vào rất nhiều công trình lớn trong và ngoài nước vì những ưu điểm:

  • Vừa tiết kiệm chi phí, vừa giảm trọng lượng cho sàn nhờ giảm lượng bê tông cho công trình.
  • Khả năng vượt nhịp lên đến 20m.
  • Giảm chiều dày sàn của công trình. Từ đó có thể tăng số lượng tầng chức năng của công trình với cùng một mức chiều cao.
  • Không sử dụng dầm nối giữa các cột và giảm tải trọng sàn xuống cột. Do đó có thể giảm số lượng và tiết diện cột tạo không gian công trình thông thoáng.
  • Chống cháy tốt, giảm biến động tải trọng khi có động đất.
  • Sàn nhà được làm từ chất liệu nhựa tái chế, an toàn và thân thiện với môi trường.
  • Dễ thi công, thuận tiện di chuyển, không yêu cầu kỹ thuật cao.

Sàn nấm (Flat slab)

Sàn nấm là hệ thống sàn bê tông vượt nhịp hoạt động theo một hoặc hai hướng, với tấm sàn dày hơn, gọi là tấm thả, thay cho cột và tường chịu lực. Các mũ cột đóng vai trò giống như dầm chữ T ở các vị trí đỡ. Chúng sẽ tăng khả năng chịu cắt và độ cứng của hệ thống sàn dưới tải trọng thẳng đứng. Từ đó cải thiện tính kinh tế của sàn.

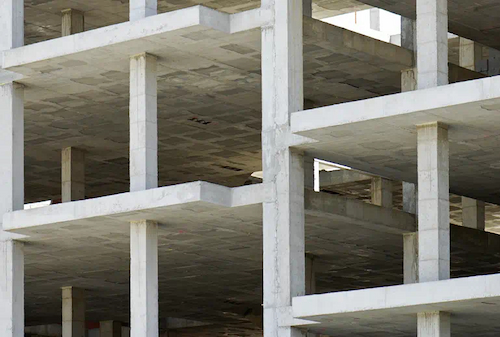

Sàn nấm

  • Cấu trúc này đã không còn được ưa chuộng trong những năm gần đây do những hạn chế về kinh tế về nhịp.
  • Tấm sàn bê tông khoảng 9,5m và tấm sàn dự ứng lực khoảng 12m. Sàn nấm cần có độ võng vừa phải (không quá nhiều) để đảm bảo kiểm soát độ võng tốt.
  • Kích thước phẳng tối thiểu của nắp cột là 1/3 nhịp, thường được làm tròn thành 100mm. Độ dày mũ cột thường bằng khoảng 1,75 đến 2 lần độ dày bản sàn để chứa cốp pha, hoặc 25 mm.
  • Sàn nấm có đặc điểm là bề mặt đáy phẳng, dễ thi công và dễ thi công.

Sàn phẳng (Flat Plate)

Sàn phẳng vượt nhịp có hệ thống chịu lực theo một hoặc hai hướng, được đặt trực tiếp trên cột hoặc tường chịu lực. Đây là một trong những cấu trúc sàn phổ biến nhất trong các tòa nhà cao tầng hiện đại. Đặc điểm và ưu điểm của loại sàn này là độ dày không đổi hoặc gần như không đổi. Tạo mặt dưới sàn phẳng, đơn giản hóa ván khuôn và thi công.

Sàn phẳng (Flat Plate) XF-BOX

Sàn phẳng có khả năng chịu lực kém hơn so với sàn Uboot và sàn nấm, nhưng có nhiều ưu điểm như:

  • Tiết kiệm vật liệu: Sàn phẳng sử dụng ít vật liệu hơn sàn bê tông truyền thống.
  • Giảm tải trọng lên móng: Sàn phẳng có trọng lượng nhẹ hơn sàn bê tông truyền thống.
  • Tạo không gian thoáng hơn: Sàn phẳng không có dầm tạo không gian thoáng hơn.

Sàn sườn, sàn vượt nhịp ô cờ (Ribbed slab, waffle slab)

Sàn sườn bao gồm nhiều sườn được bố trí ở các vị trí cố định tạo khoảng cách bằng nhau giữa các sườn và thường được đỡ trực tiếp bởi cột. Các sườn có thể chỉ được bố trí theo một phương, gọi là sàn sườn (ribbed slab). Hoặc bố trí sườn theo hai phương, gọi là sàn ô cờ (waffle slab). Sàn sườn có khả năng chịu lực tốt, có thể vượt nhịp lớn.

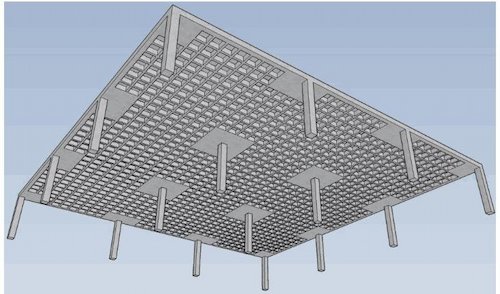

Sàn sườn, sàn vượt nhịp ô cờ

  • Sàn sườn, sàn bê tông vượt nhịp ô cờ giảm thiểu chi phí và thời gian thi công
  • Tăng diện tích sử dụng và không gian thông thoáng, tạo không gian thoải mái, hiện đại.
  • Sàn ô cờ được ứng dụng rộng rãi trong các công trình xây dựng như nhà xưởng, kho bãi, nhà cao tầng,...

Khám phá sàn hộp vượt nhịp lớn XF-BOX

Sàn rỗng vượt nhịp lớn XF-BOX là giải pháp tiên tiến trong xây dựng. XF-BOX giúp tối ưu hóa diện tích sử dụng và giảm trọng lượng cấu trúc, mang lại tính linh hoạt và hiệu suất cao cho các dự án xây dựng.

Sàn XF-BOX mang đến hàng loạt ưu điểm vượt trội so với sàn bê tông truyền thống:

Tối Ưu Hóa Lưới Cột và Móng Cọc:

Giảm số lượng cột, móng cọc nhờ vào cấu trúc thiết kế đặc biệt, tối ưu hóa không gian sử dụng.

Tiết Kiệm Chi Phí Xây Dựng Phần Thô:

Đạt tới 15-20% tiết kiệm chi phí so với việc xây dựng bằng phương pháp truyền thống.

Tiết Kiệm Lượng Bê Tông:

Áp dụng sàn XF-BOX giúp giảm tới 30% lượng bê tông cần thiết cho cấu trúc sàn.

Tiết Kiệm Hàm Lượng Thép:

Tiết kiệm ít nhất 15% lượng vật liệu thép sử dụng so với các phương pháp truyền thống.

Tiết Kiệm Thời Gian Thi Công:

Đạt tới 10-15% tiết kiệm thời gian trong quá trình thi công phần thô.

Vận Chuyển và Lưu Kho Dễ Dàng:

Thiết kế tiện lợi giúp quá trình vận chuyển và lưu kho thuận tiện hơn.

Chứng Chỉ REI 120 Chống Cháy 2h:

Đáp ứng tiêu chuẩn chống cháy an toàn tối đa trong trường hợp khẩn cấp.

Cách âm và Cách Nhiệt Tốt Hơn:

Đạt tiêu chuẩn cách âm trong xây dựng tại Châu Âu, mang đến không gian sống yên tĩnh và thoải mái hơn.

Hiệu quả sàn XF-BOX so với sàn truyền thống

Sự kết hợp của những ưu điểm này giúp cho sàn XF-BOX trở thành một lựa chọn xuất sắc, tối ưu hóa hiệu suất và tiết kiệm chi phí cho các dự án xây dựng hiện đại.

Báo giá thi công sàn vượt nhịp - chuyển giao sàn phẳng XF-Box

Khi có ý định xây dựng công trình khách hàng cần tìm được một giải pháp phù hợp cho công trình của mình. Trong đó, giải pháp sàn rỗng vượt nhịp là một chọn lựa thông minh. Trước khi tìm kiếm nhà thầu phù hợp, khách hàng cần tìm hiểu chi tiết quy mô, thiết kế bản vẽ và các tính ứng dụng của công trình. Điều này sẽ rất khó khăn nếu chưa hiểu rõ về giải pháp công nghệ mới này.

Đơn vị tư vấn giải pháp và cung cấp vật liệu XRF-Việt Nam sẽ là phương án lựa chọn an toàn tối ưu cho các chủ đầu tư. Quá trình tư vấn cùng XRF-Việt Nam nhằm đưa ra phương án hài hòa tối ưu nhất giữa yêu cầu kỹ thuật và lợi ích kinh tế cho công trình. XRF-Việt Nam là đơn vị đi đầu trong giải pháp hướng dẫn, chuyển giao sàn phẳng XF-BOX. Chịu trách nhiệm hướng dẫn thi công theo đúng thiết kế đảm bảo tuân thủ đúng TCCS 74/IBST/2016 – Tiêu chuẩn Cơ sở, Nghiệm thu và Thi công sàn hộp.

Tham khảo giá thi công sàn vượt nhịp từ XRF-Việt Nam:

STT

Hạng mục

 Kích thước: BxRxH (cm)

 Đơn vị (cái)

 Đơn giá (vnđ)

1

H10

52x52x10

cái Liên hệ

2

H11.5

48x48x11.5

cái Liên hệ

3

H13

52x52x13

cái Liên hệ

4

H14.5

48x48x14.5

cái Liên hệ

5

H16

52x52x16

cái Liên hệ

6

H18

52x52x18

cái Liên hệ
7

H20

52x52x20

cái Liên hệ
8

H20.5

48x48x20.5

cái Liên hệ
9

H24

52x52x24

cái

Liên hệ

10

H27

52x52x27

cái Liên hệ
11

Nắp đáy 48

48x48

cái Liên hệ
12

Nắp đáy 52

52x52

cái Liên hệ
13

Thanh cài

30

cái Liên hệ
14

Thiết kế kết cấu

  m2     Liên hệ
15 Vận chuyển   chuyến Theo khu vực
16 Chuyển giao, hướng dẫn   m2 Liên hệ



Liên hệ nhận thông tin chi tiết tại đây!

CÔNG TY TNHH Tư vấn xây dựng XRF-Việt Nam

Địa chỉ: Tầng 10, tòa nhà RCC 33 Láng Hạ, Ba Đình, Hà Nội

Hotline: 0988 431 399

Email: info.xrf@gmail.com

Fanpage: XRF - Việt Nam
