Thép dầm nhịp 5m là gì? Bố trí thép dầm nhịp 5m

Thép dầm nhịp 5m là kích thước phổ biến cho nhiều loại công trình vừa và nhỏ, đặc biệt là nhà ở dân dụng từ 2 – 5 tầng, văn phòng nhỏ, kho xưởng nhẹ. Việc bố trí thép dầm nhịp 5m đúng tiêu chuẩn kỹ thuật giúp hạn chế võng, nứt sàn và tăng độ bền kết cấu.



Thép dầm trong xây dựng dân dụng và công nghiệp

Trong các công trình xây dựng dân dụng, nhà xưởng hay hạ tầng kỹ thuật, dầm đóng vai trò cực kỳ quan trọng. Đây là cấu kiện chính để:

• Chịu lực truyền từ sàn, mái và tường.

• Chuyển tải trọng xuống cột và móng.

• Đảm bảo công trình an toàn, vững chắc và có tuổi thọ cao.

Thép dầm nhịp 5m là gì?

Thép dầm nhịp 5m là cách gọi phần cốt thép được bố trí trong dầm có chiều dài 5 mét, nhằm đảm bảo kết cấu an toàn cho công trình. Hệ thống cốt thép được bố trí trong dầm bê tông cốt thép có chiều dài nhịp 5 mét (khoảng cách giữa hai gối tựa, thường là khoảng cách giữa hai cột hoặc tường chịu lực).

Xem thêm:

• Dầm chữ I là gì? Kích thước dầm thép chữ i
• Dầm chữ H là gì? Quy cách thép H tiêu chuẩn

• Thép U100x50x5 là gì? Ưu điểm nổi bật của thép hình U100x50x5

Thông số cơ bản của thép dầm nhịp 5m

Khi thiết kế và bố trí thép cho dầm nhịp 5m, cần chú ý các yếu tố sau:

• Chiều dài nhịp dầm: 5m (tính theo khoảng cách tim cột hoặc khoảng cách gối tựa).

• Chiều cao dầm (h): thường từ 300 – 450 mm đối với công trình dân dụng.

• Chiều rộng dầm (b): dao động từ 200 – 250 mm.

• Tỷ lệ chiều cao dầm / chiều dài nhịp: trung bình 1/10 đến 1/12, phù hợp với dầm 5m.

• Cốt thép chịu lực: thường dùng thép Ø16, Ø18, Ø20 tùy tải trọng.

• Cốt thép đai: Ø6a150 – Ø8a200, đảm bảo chống nứt xiên và gia cường dầm.

Cách bố trí thép dầm nhịp 5m chuẩn kỹ thuật

Thép chịu lực

• Thép lớp dưới (thép dọc chịu kéo): thường 2 – 3 thanh Ø16 – Ø20.

• Thép lớp trên (ở gối dầm, chịu mô men âm): 2 – 3 thanh Ø14 – Ø18.

• Thép tăng cường vùng giữa nhịp: bổ sung thêm thanh Ø12 – Ø16 nếu tải trọng lớn.

Thép đai

• Đặt dày hơn tại vùng gối (a100 – a150).

• Thưa hơn tại vùng giữa nhịp (a200 – a250).

• Đảm bảo liên kết cứng, tránh nứt do lực cắt.

Lớp bảo vệ bê tông

• Độ dày lớp bê tông bảo vệ: 25 – 30 mm cho dầm trong nhà, 35 – 40 mm cho dầm ngoài trời.

• Giúp tránh ăn mòn cốt thép, tăng tuổi thọ công trình.

Như vậy, việc bố trí thép dầm nhịp 5 5m (5,5m – thường gọi sai chính tả thành 5 5m) cần tuân thủ nghiêm ngặt các quy chuẩn để hạn chế võng và nứt sàn.

Các yếu tố ảnh hưởng đến bố trí thép dầm nhịp 5m

1. Tải trọng tác dụng: tải trọng thường xuyên (trọng lượng bản thân, tường, mái) và tải trọng tạm thời (người, thiết bị).

2. Loại sàn sử dụng: sàn đặc, sàn rỗng, sàn hộp.

3. Cấp độ công trình: nhà dân, chung cư, xưởng công nghiệp.

4. Vật liệu bê tông: M200, M250, M300… ảnh hưởng đến tiết diện và số lượng thép cần dùng.

5. Giải pháp kết cấu đi kèm: nếu kết hợp giải pháp sàn hộp XF-BOX có thể giảm lượng thép, giảm chiều cao dầm, tăng nhịp vượt.

Ưu nhược điểm khi sử dụng thép dầm nhịp 5m

Ưu điểm

• Dễ thi công, phổ biến trong nhà dân và công trình nhỏ.

• Đảm bảo độ an toàn chịu lực.

• Có thể kết hợp linh hoạt với nhiều loại sàn (sàn đặc, sàn rỗng, sàn hộp).

Nhược điểm

• Với nhịp trên 5m, dầm dễ bị võng nếu bố trí không đúng.

• Khối lượng thép và bê tông khá lớn, làm tăng chi phí.

• Đối với công trình cao tầng, khó đạt hiệu quả tối ưu về mặt kiến trúc.

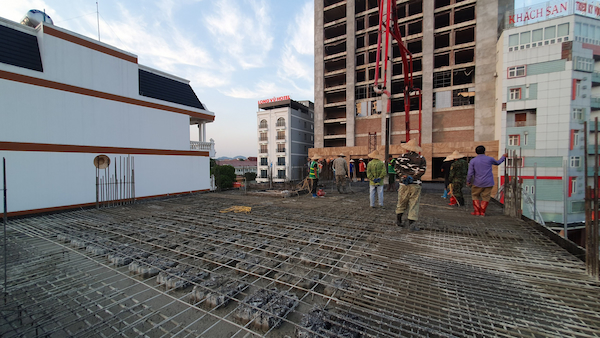

Giải pháp vượt nhịp – Sàn hộp XF-BOX của XRF Việt Nam

Hiện nay, nhiều công trình hiện đại thay vì chỉ sử dụng dầm truyền thống đã chuyển sang giải pháp sàn hộp rỗng XF-BOX.

Ưu điểm của sàn hộp XF-BOX

• Giảm trọng lượng công trình: Nhẹ hơn 15 – 20% so với sàn đặc.

• Tăng khả năng vượt nhịp: dễ dàng vượt nhịp 5 – 8m mà không cần dầm lớn.

• Tiết kiệm thép và bê tông: giảm chi phí vật liệu.

• Tối ưu không gian sử dụng: sàn phẳng, không cần dầm chìm, dễ bố trí nội thất.

• Thi công nhanh chóng: rút ngắn tiến độ 15 – 20%.

Ứng dụng của sàn hộp XF-BOX

• Nhà dân 2 – 10 tầng.

• Chung cư, văn phòng, trung tâm thương mại.

• Trường học, bệnh viện, công trình hạ tầng.

Việc bố trí thép dầm nhịp 5m đúng kỹ thuật là yếu tố then chốt để đảm bảo công trình bền vững và an toàn. Tuy nhiên, với xu hướng xây dựng hiện đại, giải pháp sàn hộp XF-BOX của XRF Việt Nam đang dần thay thế phương án dầm truyền thống nhờ khả năng vượt nhịp lớn, giảm chi phí và tối ưu không gian sử dụng.

Nếu bạn đang tìm kiếm giải pháp sàn vượt nhịp hoặc muốn tư vấn chi tiết về sàn hộp rỗng XF-BOX, hãy liên hệ ngay XRF Việt Nam:
