Thiết kế trường học hồ sơ tiêu chuẩn thi công

2682 Lượt xem

0 Đánh giá

Với tình hình cơ sở vật chất trường học đang phát triển mạnh mẽ, nhu cầu xây dựng và thiết kế ngày càng tăng cao. Việc hoàn thiện hệ thống tiêu chuẩn thiết kế trường học là khâu then chốt, nhằm đảm bảo môi trường học tập chất lượng. Bài viết sau trình bày những tiêu chí thi công thiết kế trường học, thực trạng và giải pháp cho vấn đề này. Cùng tìm hiểu ngay nhé!

Tiêu chí thi công thiết kế trường học

Để tạo môi trường học tập tốt nhất cho học sinh sinh viên, thi công thiết kế trường học cần tuân thủ hệ thống tiêu chuẩn và quy chuẩn quốc gia đảm bảo an toàn và chất lượng.

Tiêu chuẩn khác nhau được áp dụng cho thiết kế trường học từ cấp tiểu học đến đại học, trường phổ thông dân tộc nội trú, bán trú, trường dạy nghề.

Dưới đây là những tiêu chí chính:

Mã tiêu chuẩn / quy chuẩn	Tên gọi	Ghi chú áp dụng
TCVN 3907:2011	Trường mầm non – Yêu cầu thiết kế	Áp dụng cho xây mới hoặc cải tạo trường mầm non
TCVN 8793:2011	Trường tiểu học – Yêu cầu thiết kế	Áp dụng cho trường tiểu học
TCVN 8794:2011	Trường THCS, THPT – Yêu cầu thiết kế	Áp dụng khi xây mới hoặc cải tạo THCS, THPT
TCVN 3981:1985	Trường đại học – Tiêu chuẩn thiết kế	Áp dụng cho công trình giáo dục bậc đại học
TCVN 4602:2012	Trường trung cấp chuyên nghiệp – Tiêu chuẩn thiết kế	Áp dụng cho hệ trung cấp
TCVN 9210:2012	Trường dạy nghề – Tiêu chuẩn thiết kế	Áp dụng cho các cơ sở dạy nghề
TCVN 5719:1993	Phòng học trường phổ thông cơ sở – Yêu cầu vệ sinh học đường	Yêu cầu riêng cho phòng học (chiếu sáng, thông gió, kích thước…)
QCVN 06:2022/BXD	Quy chuẩn kỹ thuật quốc gia về An toàn cháy cho nhà và công trình	Bắt buộc áp dụng cho mọi công trình
QCVN 01:2019/BXD	Quy chuẩn kỹ thuật quốc gia về Quy hoạch xây dựng	Áp dụng khi lập quy hoạch xây dựng khu đất trường học
QCVN 10:2024/BXD	Quy chuẩn kỹ thuật quốc gia về xây dựng công trình tiếp cận sử dụng	Đảm bảo tiếp cận cho người khuyết tật trong công trình công cộng như trường học

Để có thông tin chi tiết và chính xác về tiêu chuẩn thiết kế, bạn nên tham khảo trực tiếp các văn bản pháp luật liên quan hoặc liên hệ với các cơ quan chức năng có thẩm quyền như Bộ Xây dựng, Bộ Giáo dục và Đào tạo.

Hồ sơ thiết kế trường học gồm những gì?

Bản vẽ thiết kế trường học bao gồm bảng vẽ kiến trúc, bản vẽ kết cấu, bản vẽ hệ thống điện, hệ thống thoát nước, hệ thống PCCC và bản vẽ chi tiết hạng mục đặc biệt nếu có như sân thể thao, bể bơi, nhà đa năng,...Lưu ý bản thiết kế phải đảm bảo đầy đủ các tiêu chuẩn riêng cho từng loại hình trường học như trường mầm non hay trung học, đại học… Ngoài ra cần cung cấp dữ liệu địa hình, địa chất... phục vụ cho việc thiết kế phù hợp với thực tế.

I. Hồ sơ thiết kế cơ sở (áp dụng giai đoạn xin chủ trương đầu tư)

Nội dung thành phần	Mô tả chi tiết
Thuyết minh thiết kế cơ sở	Giới thiệu dự án, mục tiêu, quy mô, giải pháp thiết kế tổng thể
Phối cảnh công trình	Hình ảnh 3D minh hoạ kiến trúc tổng thể
Tổng mặt bằng công trình	Bố trí các khối lớp học, sân chơi, cây xanh, giao thông nội bộ…
Giải pháp kiến trúc chính	Mặt bằng, mặt đứng, mặt cắt sơ bộ
Giải pháp kết cấu, nền móng	Đề xuất loại móng, kết cấu sàn, cột, dầm…
Giải pháp hạ tầng kỹ thuật	Hệ thống thoát nước, cấp nước, cấp điện, phòng cháy chữa cháy sơ bộ
Phương án tổ chức không gian sử dụng	Tổ chức lớp học, phòng chức năng, nhà vệ sinh, khu hiệu bộ…
Các chỉ tiêu kinh tế kỹ thuật cơ bản	Mật độ xây dựng, hệ số sử dụng đất, chiều cao công trình, số lớp học…

II. Hồ sơ thiết kế bản vẽ thi công (triển khai chi tiết để xây dựng)

Phân nhóm hồ sơ	Các hạng mục chính
1. Kiến trúc	Mặt bằng các tầng, mặt đứng, mặt cắt, chi tiết cửa, trần, sàn, cầu thang…
2. Kết cấu	Móng, dầm, sàn, cột, bản vẽ cốt thép, chi tiết liên kết
3. Hệ thống điện	Chiếu sáng, ổ cắm, hệ thống báo cháy, chống sét
4. Hệ thống cấp thoát nước	Cấp nước sinh hoạt, PCCC, thoát nước mưa và nước thải
5. Hệ thống thông gió & điều hòa không khí	Nếu có yêu cầu đặc biệt (phòng lab, thư viện, hiệu bộ…)
6. PCCC	Bản vẽ hệ thống chữa cháy, báo cháy, thuyết minh tính toán
7. Hạ tầng kỹ thuật ngoài nhà	Cổng trường, tường rào, sân chơi, cây xanh, đường nội bộ
8. Bản vẽ phòng học chuyên biệt (nếu có)	Thí nghiệm, thực hành, thư viện, phòng tin học, âm nhạc, mỹ thuật…
9. Nội thất (nếu được yêu cầu)	Bàn ghế, tủ, bảng, thiết bị dạy học theo từng độ tuổi và cấp học

III. Hồ sơ dự toán – tổng mức đầu tư

Nội dung	Ghi chú
Dự toán chi tiết theo từng hạng mục	Tính toán khối lượng, đơn giá, định mức
Tổng mức đầu tư	Bao gồm xây dựng, thiết bị, tư vấn, dự phòng, chi phí khác
Phân tích hiệu quả đầu tư (nếu cần)	Đối với các dự án công hoặc dự án có yêu cầu trình duyệt

IV. Hồ sơ pháp lý kèm theo (phục vụ cấp phép)

Văn bản pháp lý đầu tư (chủ trương, quy hoạch, quyết định giao đất…)
Báo cáo đánh giá tác động môi trường (ĐTM)
Hồ sơ thẩm duyệt PCCC
Hồ sơ thẩm định thiết kế (theo luật xây dựng)

Xem thêm:Hồ sơ thiết kế biệt thự quy trình tham khảo full

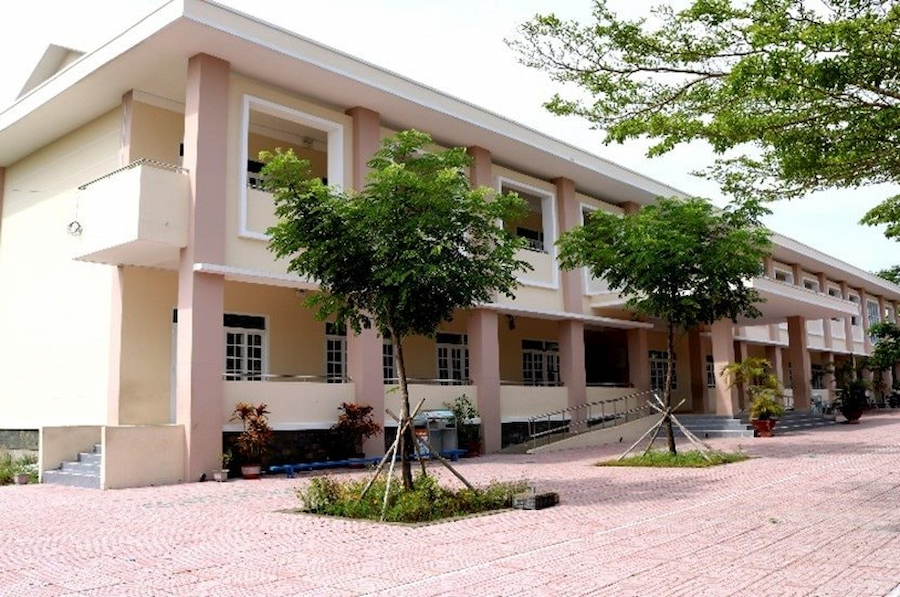

Thực trạng một số công trình cải tạo trường học và những vấn đề thường gặp

Cải tạo trường học hiện nay là nhu cầu bức thiết nhằm đảm bảo an toàn, đáp ứng nhu cầu học tập hiện đại. Tuy nhiên, quá trình cải tạo còn gặp nhiều khó khăn, cụ thể:

Thực trạng

Cơ sở vật chất xuống cấp: Nhiều trường học cũ, đặc biệt ở khu vực nội đô, bị hư hỏng nghiêm trọng (tường nứt, mái dột, điện nước hỏng, nhà vệ sinh kém vệ sinh...), gây mất an toàn và ảnh hưởng chất lượng dạy học.
Quá tải học sinh: Gia tăng dân số khiến nhiều trường không đủ chỗ học, cần cải tạo, mở rộng để thêm phòng học, phòng chức năng.
Yêu cầu đổi mới giáo dục: Chương trình học mới đòi hỏi trường có không gian linh hoạt, hiện đại (phòng học bộ môn, thư viện, không gian sáng tạo...), trong khi trường cũ chưa đáp ứng.
Thích ứng với môi trường: Nhu cầu thiết kế xanh, thông thoáng, tiết kiệm năng lượng ngày càng tăng.

Vấn đề thường gặp:

Nguồn vốn hạn chế, chủ yếu phụ thuộc ngân sách nhà nước, việc xã hội hóa còn hạn chế.
Quy trình phức tạp, kéo dài, nhiều bước từ khảo sát, thiết kế, thẩm định đến thi công, dẫn đến chậm trễ.

Giải pháp sàn hộp rỗng – tối ưu chi phí xây trường hiện đại

Giải pháp sàn hộp rỗng là một lựa chọn thông minh cho các trường học hiện đại, mang lại nhiều ưu điểm vượt trội so với các loại sàn truyền thống. Cụ thể ưu điểm của sàn hộp rỗng cho thiết kế thi công trường học:

Giảm tải trọng công trình:

Sàn hộp rỗng sử dụng các viên rỗng (bóng, hộp nhựa, xốp,...) để thay thế một phần bê tông, làm giảm đáng kể trọng lượng của sàn. Điều này giúp giảm áp lực lên móng, cột, dầm, từ đó giảm chi phí xây dựng và tăng tuổi thọ công trình.

Tăng khả năng cách âm, cách nhiệt:

Các khoảng rỗng trong sàn giúp cản trở sự truyền âm và nhiệt, tạo ra không gian học tập yên tĩnh và thoải mái hơn. Điều này đặc biệt quan trọng đối với các trường học, nơi cần giảm thiểu tiếng ồn và duy trì nhiệt độ ổn định.

Tối ưu hóa không gian:

Sàn hộp rỗng cho phép tăng nhịp, giảm số lượng cột, tạo ra không gian rộng rãi hơn, linh hoạt hơn trong việc bố trí phòng học, phòng chức năng, và các khu vực sinh hoạt khác.

Thi công nhanh chóng, tiết kiệm chi phí:

Việc sử dụng các viên rỗng giúp giảm lượng bê tông cần thiết, đồng thời rút ngắn thời gian thi công so với sàn truyền thống. Điều này giúp tiết kiệm chi phí nhân công và vật liệu.

Thân thiện với môi trường:

Một số loại sàn hộp rỗng sử dụng vật liệu tái chế, góp phần bảo vệ môi trường.

Xem thêm: Hồ sơ thiết kế nhà phố thi công tiêu chuẩn

Vì sao nên chọn giải pháp thi công thiết kế trường học tại XRF VIỆT NAM?

Hiện nay XF-BOX của XRF-VIỆT được coi là một giải pháp tiên tiến trong ngành xây dựng, thiết kế để đáp ứng xu hướng phát triển bền vững, tối ưu hóa hiệu quả công trình và giảm thiểu tác động môi trường.

Thiết kế phẳng, linh hoạt:

Sàn phẳng XF-BOX giúp tiết kiệm không gian, dễ dàng bố trí nội thất và tối ưu hóa diện tích sử dụng. Phù hợp với nhiều loại công trình: văn phòng, trung tâm thương mại, nhà ở, khu công nghiệp...

Vật liệu thân thiện môi trường:

Sử dụng nguyên liệu tái chế hoặc có nguồn gốc bền vững, giảm thiểu khí thải CO₂ trong quá trình sản xuất. Sàn hộp không chứa chất độc hại, đảm bảo an toàn cho sức khỏe người sử dụng.
