Bản vẽ văn phòng làm việc thiết kế văn phòng

Bản vẽ thiết kế đóng vai trò then chốt trong quá trình chuẩn bị thi công dự án văn phòng. Đây là công cụ giúp các bên liên quan như chủ đầu tư và đơn vị thi công hình dung rõ ràng về không gian làm việc tương lai. Hãy cùng XRF-VIỆT NAM tìm hiểu chi tiết về tầm quan trọng và các yếu tố cần chú ý trong bản vẽ văn phòng làm việc chuyên nghiệp qua bài viết sau đây.



Tổng quan bản vẽ thiết kế văn phòng

Bản vẽ thiết kế văn phòng là bản mô tả chi tiết hình ảnh văn phòng dưới dạng đồ họa trước khi thi công công trình thực tế. Một bản thiết kế hoàn chỉnh bao gồm: mặt bằng (layout), phối cảnh (thiết kế 3D) và thiết kế kỹ thuật (2D, MEP). Đây vừa là bản vẽ quy hoạch vừa là công cụ để trao đổi giữa kiến ​​trúc sư và chủ đầu tư để điều chỉnh theo yêu cầu của chủ đầu tư và tiêu chuẩn thiết kế. Ngoài ra, bản thiết kế cũng có thể hướng dẫn thi công theo đúng số liệu, khoảng cách, màu sắc,... theo đúng mong muốn của khách hàng. Thiết kế văn phòng cũng phải đáp ứng các điều kiện tiêu chuẩn của tòa nhà như cột, tường, hệ thống báo cháy,...

Bản vẽ văn phòng làm việc gồm những hạng mục nào?

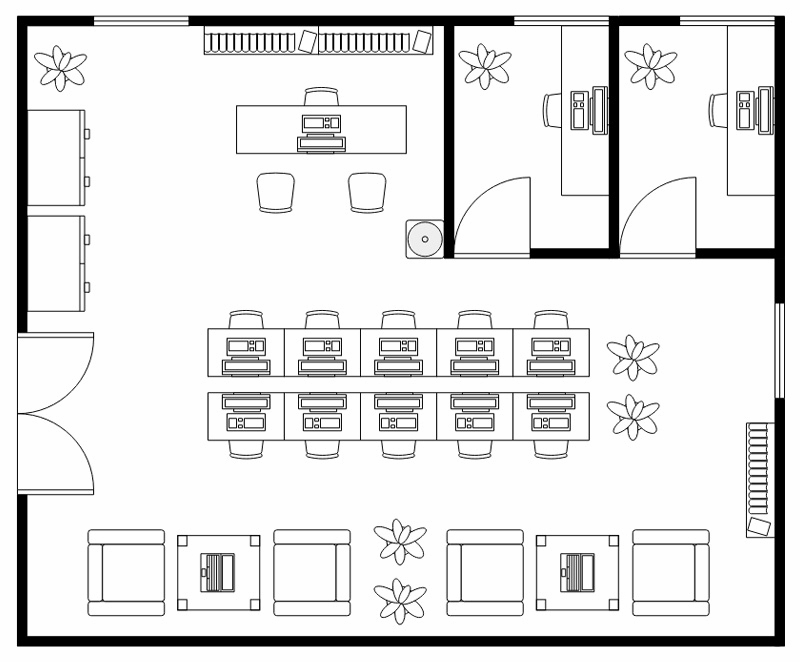

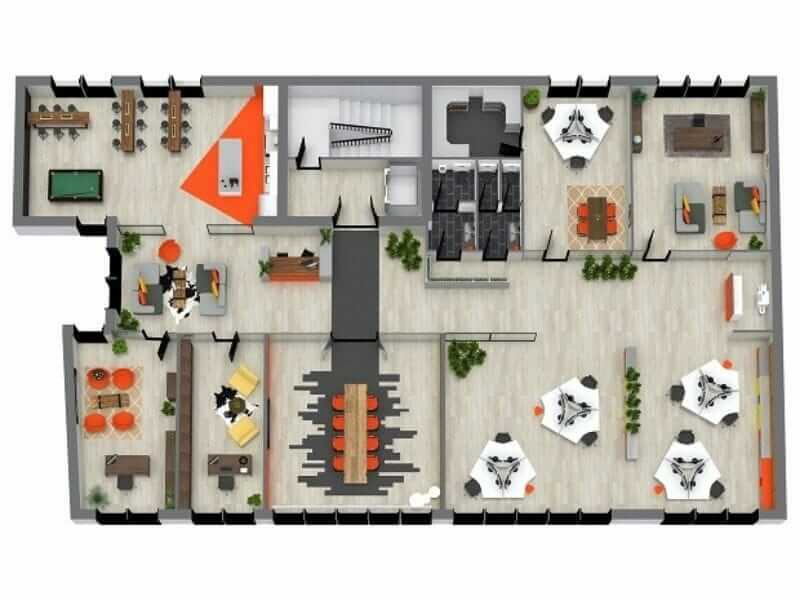

1. Bản vẽ thiết kế sơ đồ mặt bằng văn phòng làm việc

Bản vẽ mặt bằng là bước đầu tiên và quan trọng nhất trong thiết kế văn phòng. Nó thể hiện cách bố trí không gian, tỉ lệ diện tích, vị trí nội thất (cả đồ liền tường và đồ rời), và đường đi lại trong văn phòng.

Bản vẽ này là cơ sở để các kiến trúc sư tiếp tục phát triển các bản vẽ chi tiết hơn về vật liệu, màu sắc, và các thông số kỹ thuật khác.

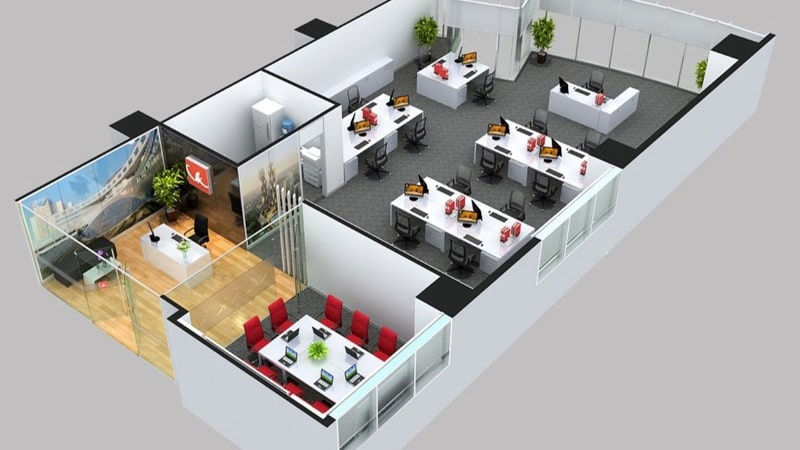

2. Bản vẽ văn phòng làm việc phối cảnh 3D

Bản vẽ phối cảnh 3D là công cụ trực quan giúp khách hàng hình dung thiết kế văn phòng một cách chân thực nhất. Nó mô tả chi tiết bố cục không gian, tính thẩm mỹ, chất liệu, và phối màu của thiết kế như bản vẽ quầy lễ tân, bản vẽ nội thất văn phòng…

Việc xem trước không gian dưới dạng 3D giúp khách hàng đưa ra nhận xét và yêu cầu điều chỉnh kịp thời, hạn chế sai sót trước khi thi công, đảm bảo thiết kế cuối cùng phù hợp nhất với mong muốn.

3. Bản vẽ thiết kế văn phòng làm việc 2D và MEP

Bản vẽ 2D và MEP (cơ điện) là những tài liệu kỹ thuật không thể thiếu trong thiết kế văn phòng. Chúng cung cấp các thông số chi tiết về kích thước, diện tích, và vị trí lắp đặt của từng thành phần, từ căn phòng đến đồ nội thất.

Những con số trong bản vẽ này đều được tính toán tỉ mỉ, đảm bảo độ chính xác cao và cần được tuân thủ nghiêm ngặt trong quá trình thi công. Bản vẽ MEP, một phần của thiết kế 2D, đặc biệt tập trung vào các thông số kỹ thuật liên quan đến hệ thống cơ điện, hỗ trợ việc bố trí và lắp đặt hiệu quả trong không gian văn phòng.

Trong bản vẽ kỹ thuật MEP các hạng mục chính được thể hiện cụ thể bao gồm:

• Hệ thống thông gió và điều hòa không khí

• Hệ thống cấp thoát nước và thiết bị vệ sinh

• Hệ thống điện và mạng điện

• Hệ thống báo cháy và chữa cháy

Tiêu chí bản vẽ văn phòng làm việc chuẩn

Để có một bộ bản vẽ văn phòng làm việc "chuẩn", cần đáp ứng các tiêu chí về tính đầy đủ, chính xác, rõ ràng và tuân thủ các quy định kỹ thuật. Các tiêu chí Chung và Nguyên tắc cơ bản bao gồm:

• Mục đích rõ ràng: Thể hiện rõ công năng và mục đích sử dụng của từng khu vực.

• Đầy đủ và chi tiết: Cung cấp mọi thông tin cần thiết cho việc thi công, từ tổng thể đến chi tiết.

• Dễ đọc và dễ hiểu: Trình bày khoa học, rõ ràng, sử dụng ký hiệu và chú thích thống nhất.

• Tuân thủ quy chuẩn: Phù hợp với các tiêu chuẩn, quy định xây dựng, PCCC, an toàn lao động hiện hành (ví dụ: TCVN, Quy chuẩn kỹ thuật Quốc gia...).

• Chính xác tuyệt đối: Đảm bảo mọi kích thước, cao độ, thông số kỹ thuật là chính xác.

Xem thêm: Thiết kế toà nhà văn phòng bản vẽ văn phòng

Lưu ý khi triển khai bản vẽ thiết kế văn phòng làm việc

Thiết kế văn phòng là một quá trình đòi hỏi sự phối hợp giữa các kiến ​​trúc sư hoặc công ty thiết kế và doanh nghiệp. Và những lưu ý cần biết khi triển khai bản vẽ cao ốc văn phòng làm việc:

1. Định hướng phong cách thiết kế

Xác định rõ mục tiêu và nhu cầu (diện tích, số nhân viên, loại hình công việc) để chọn phong cách phù hợp. Phong cách thiết kế vừa thể hiện văn hóa doanh nghiệp, vừa tạo ấn tượng với khách hàng và tăng hiệu suất làm việc.

2. Yếu tố công năng: Tối ưu hóa không gian

• Xác định nhu cầu: Phân tích các khu vực cần thiết (làm việc chung/riêng, phòng họp, khu giải trí).

• Bố trí chỗ ngồi: Tính toán phù hợp số nhân sự, đảm bảo giao tiếp thuận tiện và tính riêng tư khi cần.

• Bố trí nội thất: Văn phòng nhỏ dùng nội thất đa năng; văn phòng lớn cần lối đi thông thoáng, có thể thêm nội thất thông minh và cây xanh.

3. Tính thẩm mỹ – Một yếu tố cần lưu ý khi thiết kế văn phòng

Thẩm mỹ là yếu tố then chốt tạo nên một văn phòng sáng tạo và độc đáo. Sự nhất quán hoặc tương phản giữa các yếu tố như phong cách, màu sắc, nội thất, trang trí và ánh sáng sẽ nâng tầm không gian, tạo ấn tượng mạnh mẽ cho doanh nghiệp.

4. Yếu tố phong thủy trong xu hướng thiết kế văn phòng hiện nay

Phong thủy đóng vai trò quan trọng trong việc mang lại tài lộc, may mắn và thịnh vượng. Khi thiết kế, cần đặc biệt lưu ý đến vị trí của văn phòng, các phòng làm việc, và vật trang trí. Việc chọn vị trí tốt dựa trên các yếu tố như hướng phù hợp, khí trường tốt, hình dạng vuông vắn và cấu trúc thông thoáng là rất cần thiết.

Để lựa chọn một vị trí tốt, cần căn cứ vào một số các yếu tố như: Hướng, Khí trường, Hình dạng, Cấu trúc,...

5. Bài toán nhận diện thương hiệu khi thiết kế văn phòng làm việc

Thiết kế văn phòng là cách truyền tải thông điệp thương hiệu. Cần đảm bảo tính nhất quán và đồng bộ với màu sắc, phương châm, tầm nhìn và sứ mệnh của doanh nghiệp. Mọi chi tiết thiết kế, từ ý tưởng đến thực thi, đều phải thể hiện rõ giá trị cốt lõi của thương hiệu.

6. Lựa chọn đơn vị thiết kế văn phòng uy tín, chuyên nghiệp, tận tâm

Với nhu cầu cải thiện không gian làm việc ngày càng tăng, việc chọn một đơn vị thiết kế văn phòng uy tín, chuyên nghiệp và tận tâm là vô cùng quan trọng. Đơn vị này sẽ giúp doanh nghiệp biến những ý tưởng thành hiện thực một cách hiệu quả nhất.

Xem thêm: Hồ sơ thiết kế nhà phố thi công tiêu chuẩn

XRF-VIỆT NAM – Xây dựng bền vững với giải pháp sàn phẳng XF-BOX

Là một giải pháp tiên tiến trong ngành xây dựng, XF-BOX của XRF-VIỆT NAM được thiết kế để đáp ứng xu hướng phát triển bền vững, tối ưu hóa hiệu quả công trình và giảm thiểu tác động môi trường.

Thiết kế phẳng, linh hoạt:

Sàn phẳng XF-BOX giúp tiết kiệm không gian, dễ dàng bố trí nội thất và tối ưu hóa diện tích sử dụng. Phù hợp với nhiều loại công trình: văn phòng, trung tâm thương mại, nhà ở, khu công nghiệp...

Vật liệu thân thiện môi trường:

Sử dụng nguyên liệu tái chế hoặc có nguồn gốc bền vững, giảm thiểu khí thải CO₂ trong quá trình sản xuất. Sàn hộp không chứa chất độc hại, đảm bảo an toàn cho sức khỏe người sử dụng.

Tiết kiệm chi phí và thời gian thi công:

Quy trình lắp đặt nhanh chóng, giảm thời gian thi công và chi phí nhân công. Giảm thiểu vật liệu thừa, tối ưu hóa nguồn lực.

Độ bền cao, chống thấm, cách âm:

Chống ẩm mốc, chịu lực tốt, phù hợp với điều kiện khí hậu nhiệt đới. Đồng thời cải thiện chất lượng không gian sống và làm việc.

XRF-VIỆT NAM cam kết mang đến giải pháp sàn phẳng XF-BOX. Liên hệ chúng tôi để được tư vấn chi tiết.
