Bản vẽ thiết kế nhà xưởng công nghiệp các loại

Bản vẽ thiết kế nhà xưởng đóng vai trò then chốt trong việc đảm bảo quá trình thi công diễn ra chính xác và tiết kiệm chi phí. Dù là nhà xưởng quy mô nhỏ hay dự án công nghiệp lớn, bản vẽ chi tiết sẽ giúp xác định rõ ràng mặt bằng, không gian và hỗ trợ triển khai thi công một cách hiệu quả. Trong bài viết này, XRF-Việt Nam sẽ cùng bạn tìm hiểu những thành phần quan trọng cần có trong một bản vẽ thiết kế nhà xưởng tiêu chuẩn!

Bản vẽ thiết kế nhà xưởng là gì?

Bản vẽ thiết kế nhà xưởng công nghiệp là tài liệu mô tả đầy đủ các yếu tố về kiến trúc, kết cấu và hệ thống kỹ thuật của công trình thông qua hình ảnh minh họa và thông số cụ thể. Bản vẽ càng chi tiết, rõ ràng thì việc thi công càng chính xác, giúp đảm bảo tuân thủ các tiêu chuẩn kỹ thuật và kiểm soát tốt chi phí đầu tư. Quá trình thiết kế nên được tiến hành ngay từ giai đoạn đầu bởi đội ngũ kỹ sư có trình độ chuyên môn cao, ứng dụng phần mềm hiện đại để đảm bảo chất lượng và tăng cường hiệu quả trong quá trình thi công thực tế.

Các loại bản vẽ xây dựng nhà xưởng

1. Bản vẽ thiết kế nhà xưởng tổng mặt bằng tỷ lệ 1/500

Bản vẽ này mô tả tổng quan khu đất xây dựng theo tỷ lệ 1:500, thể hiện chi tiết vị trí nhà xưởng, các hệ thống hạ tầng kỹ thuật, đường giao thông nội bộ, cùng các khu chức năng được phân bổ trong diện tích quy hoạch.

Vai trò chính:

• Quy hoạch tổng thể: Hỗ trợ kỹ sư, kiến trúc sư bố trí hợp lý các hạng mục.

• Thủ tục pháp lý: Là một phần quan trọng trong hồ sơ xin phép xây dựng.

• Giám sát thi công: Căn cứ triển khai và đối chiếu thi công thực tế.

• Chiến lược phát triển: Dự đoán khả năng mở rộng hoặc nâng cấp về sau.

2. Bản vẽ kiến trúc nhà xưởng

Mô tả chi tiết hình dáng, bố trí không gian, khu vực làm việc và các khu chức năng khác trong nhà xưởng. Gồm các bản vẽ mặt bằng, mặt đứng và mặt cắt.

Nội dung chính:

• Mặt bằng: Bố trí không gian sử dụng, cửa ra vào, cửa sổ, khu làm việc, phòng kỹ thuật.

• Mặt đứng: Hiển thị tổng thể công trình từ các góc nhìn ngoài.

• Mặt cắt: Phân tích cấu trúc bên trong theo chiều thẳng đứng.

Tầm quan trọng:

• Đảm bảo thực hiện thi công theo đúng thiết kế ban đầu.

• Tối ưu hóa hiệu quả sử dụng không gian và lưu thông trong nội bộ công trình.

• Giảm thiểu sai sót và hạn chế chi phí phát sinh ngoài dự tính.

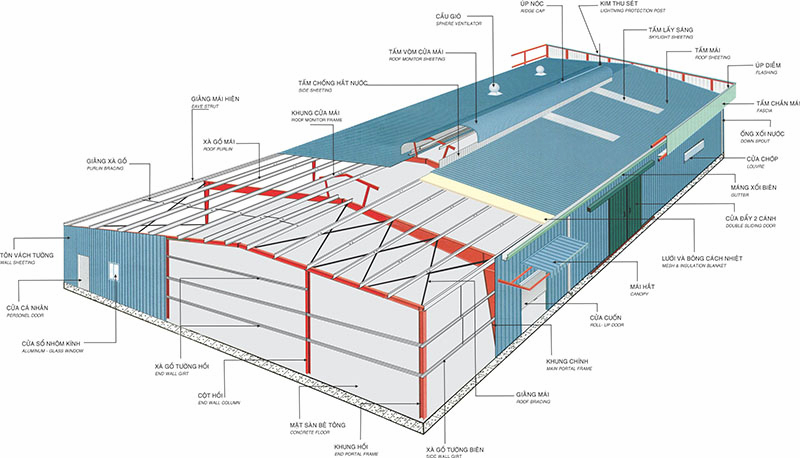

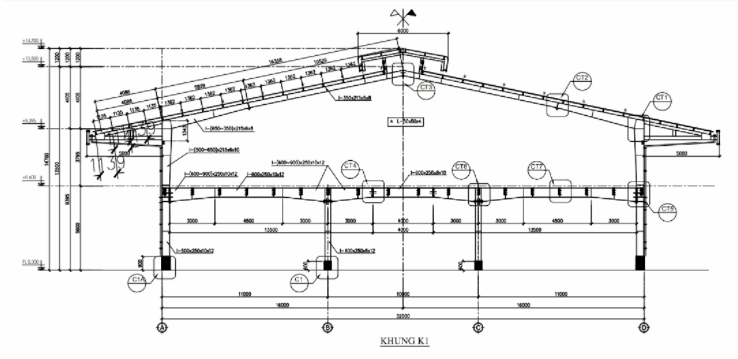

3. Bản vẽ kết cấu thép

Thể hiện rõ các thành phần chịu lực chính trong nhà xưởng bằng vật liệu thép như móng, cột, dầm, xà gồ, khung kèo... đảm bảo độ bền và an toàn công trình.

Nội dung bao gồm:

• Bố trí kết cấu móng, cột, dầm, kèo thép.

• Thông số kỹ thuật từng cấu kiện.

• Vị trí lắp đặt và chi tiết mối nối.

Tác dụng:

• Giúp đội thi công hiểu rõ trình tự và phương pháp lắp dựng.

• Tăng độ chính xác trong sản xuất và gia công cấu kiện.

• Đảm bảo độ ổn định và an toàn cho toàn bộ kết cấu công trình.

4. Bản vẽ cơ điện (MEP)

Bản vẽ MEP thể hiện toàn bộ hệ thống kỹ thuật cơ điện trong nhà xưởng, bao gồm điện, nước, thông gió – điều hòa không khí (HVAC) và hệ thống phòng cháy chữa cháy.

Các thành phần chính:

• Hệ thống điện: Sơ đồ cấp điện, chiếu sáng, tủ điện, ổ cắm, công tắc và dây dẫn.

• Cấp thoát nước: Đường ống cấp nước, bể chứa, van khóa, bể phốt và thoát nước.

• Hệ thống HVAC: Bao gồm quạt thông gió, máy điều hòa và hệ thống ống dẫn khí lạnh - nóng.

• Phòng cháy chữa cháy: Bình chữa cháy, cảm biến báo cháy, hệ thống sprinkler và đường ống dẫn nước.

Lợi ích:

• Đảm bảo công trình vận hành ổn định, an toàn.

• Hạn chế tối đa rủi ro kỹ thuật trong quá trình sử dụng.

• Tăng độ bền và hiệu quả khai thác cho nhà xưởng.

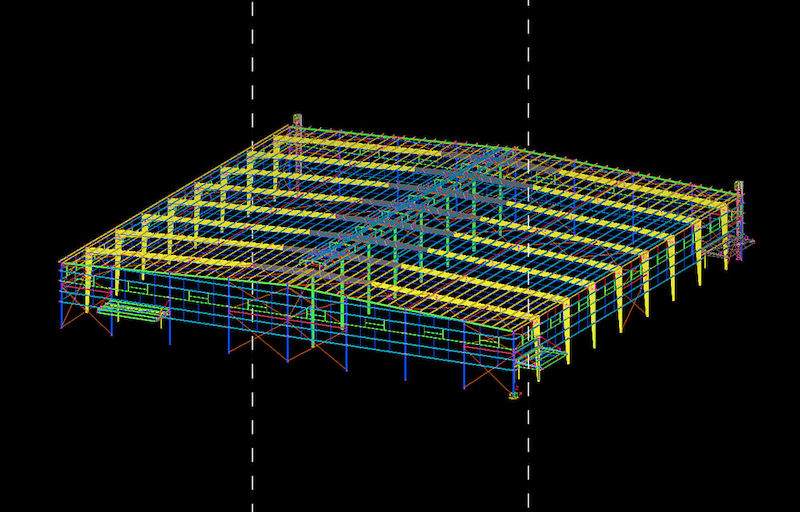

Tham khảo bản vẽ thiết kế nhà xưởng công nghiệp lớn

Trong thị trường xây dựng hiện nay, có rất nhiều lựa chọn nhà xưởng công nghiệp với diện tích đa dạng, từ 10,000m², 20,000m², 30,000m², đến những công trình quy mô lớn lên tới 100,000m². Nếu bạn đang băn khoăn không biết lựa chọn loại hình nhà xưởng nào cho doanh nghiệp của mình, hãy cùng tham khảo những đặc điểm nổi bật của các bản vẽ mẫu thiết kế nhà xưởng công nghiệp sau đây:

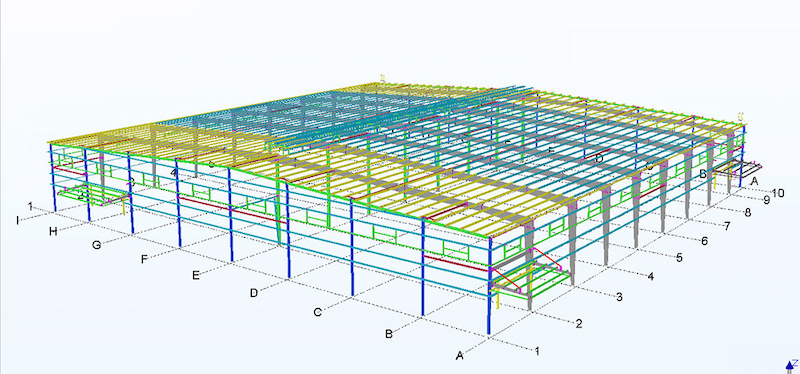

1. Mẫu nhà xưởng công nghiệp diện tích 10,000m²

Với diện tích 10,000m², thiết kế của mẫu nhà xưởng này khá đơn giản nhưng vẫn đảm bảo không gian rộng rãi để chứa đựng thiết bị, máy móc và các nguyên vật liệu cần thiết. Đây là lựa chọn lý tưởng cho các doanh nghiệp vừa và nhỏ, thường được sử dụng cho kho chứa hàng, máy móc hoặc các thiết bị phục vụ sản xuất. Với diện tích này, các doanh nghiệp có thể mở rộng và phát triển dây chuyền sản xuất trong tương lai.

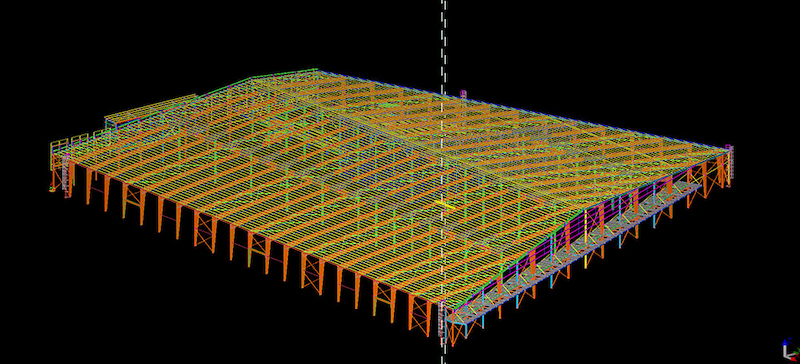

2. Mẫu nhà xưởng công nghiệp diện tích 20,000m²

So với mẫu nhà xưởng 10,000m², nhà xưởng 20,000m² mang đến không gian rộng rãi hơn, giúp tiết kiệm chi phí xây dựng và mở rộng khu vực chứa nguyên vật liệu. Đây là lựa chọn phù hợp cho các doanh nghiệp có tiềm lực kinh tế cao hơn, muốn đầu tư vào một không gian sản xuất lớn hơn để nâng cao hiệu quả công việc.

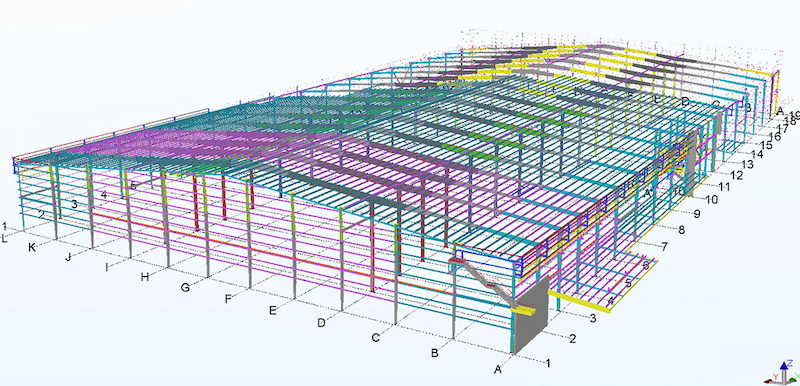

3. Mẫu nhà xưởng công nghiệp diện tích 30,000m²

Dành cho các doanh nghiệp nhỏ, vừa và lớn, mẫu nhà xưởng 30,000m² phù hợp với những ai muốn đầu tư vào quy trình sản xuất quy mô lớn hoặc có nhu cầu về kho bãi để lưu trữ hàng hóa. Không gian rộng rãi và thoáng đãng của mẫu nhà xưởng này tạo điều kiện thuận lợi cho việc phân bố các khu vực sản xuất một cách linh hoạt và hiệu quả.

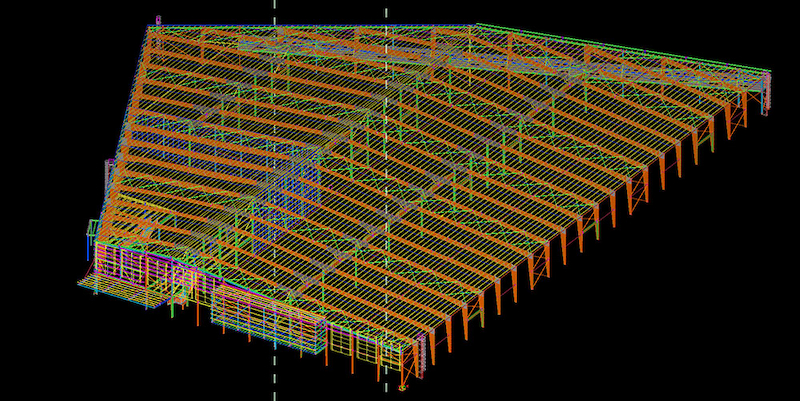

4. Mẫu nhà xưởng công nghiệp diện tích 60,000m²

Nhà xưởng 60,000m² là lựa chọn lý tưởng cho các doanh nghiệp vừa và lớn. Với kết cấu bền vững và khả năng chịu tải trọng lớn, mẫu nhà xưởng này có thể lưu trữ khối lượng tài nguyên lớn, đáp ứng nhu cầu của các dây chuyền sản xuất quy mô lớn. Đồng thời, không gian rộng giúp các doanh nghiệp có thể dễ dàng phân chia các khu vực sản xuất và quản lý hiệu quả.

5. Mẫu nhà xưởng công nghiệp diện tích 100,000m²

Đối với các doanh nghiệp hoạt động trong các ngành nông, lâm, thủy sản hoặc có quy mô sản xuất lên tới 100 tỷ đồng, nhà xưởng diện tích 100,000m² sẽ là sự lựa chọn lý tưởng. Không gian rộng lớn của mẫu nhà xưởng này sẽ tạo điều kiện thuận lợi cho việc lắp đặt dây chuyền sản xuất và kho bãi, đem lại sự thoải mái và hiệu quả trong hoạt động. Tuy nhiên, với diện tích khổng lồ, chi phí đầu tư sẽ không nhỏ, do đó các doanh nghiệp cần lập kế hoạch chi phí hợp lý để tránh tình trạng lãng phí.

Xem thêm: Bản vẽ kết cấu thép nhà xưởng công nghiệp

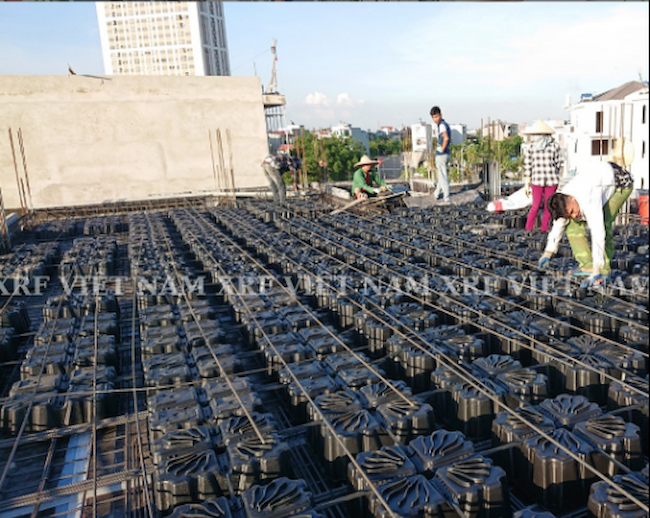

Thiết kế nhà xưởng tối ưu với công nghệ sàn phẳng XF-BOX

Công nghệ sàn phẳng XF-BOX không chỉ giúp tiết kiệm chi phí vật liệu mà còn nâng cao hiệu suất sử dụng không gian, rút ngắn thời gian thi công và đảm bảo chất lượng công trình lâu dài.

Những lợi ích nổi bật của công nghệ sàn phẳng XF-BOX:

1. Giảm chi phí xây dựng:

Công nghệ này giúp tiết kiệm vật liệu mà vẫn đảm bảo chất lượng và độ bền của công trình, giảm tối đa chi phí xây dựng.

2. Tối ưu diện tích sử dụng:

Mang lại không gian thoáng đãng, linh hoạt, phù hợp với nhiều mục đích sử dụng cho sản xuất, kho bãi, hay kinh doanh.

3. Tiến độ thi công nhanh chóng:

Nhờ công nghệ tiên tiến, quá trình thi công được rút ngắn, giúp đưa công trình vào hoạt động nhanh chóng và đáp ứng kịp thời nhu cầu sản xuất.

4. Thân thiện với môi trường:

Công nghệ sàn phẳng XF-BOX sử dụng vật liệu bền vững, thân thiện với môi trường trong toàn bộ quá trình thi công, góp phần giảm thiểu những ảnh hưởng tiêu cực đến thiên nhiên.

5. Ứng dụng đa dạng:

Phù hợp với các loại nhà xưởng từ kho bãi cho đến các nhà máy công nghiệp hiện đại, đáp ứng các yêu cầu đa dạng về công năng và thiết kế.

6. Không gian làm việc hiện đại:

Cải thiện môi trường làm việc, tạo ra không gian làm việc tối ưu, nâng cao hiệu quả sử dụng và năng suất lao động.

Với đội ngũ kỹ sư giàu kinh nghiệm cùng các giải pháp thiết kế sáng tạo, XRF Việt Nam cam kết mang lại những công trình chất lượng cao, đảm bảo đáp ứng đầy đủ các yêu cầu về thẩm mỹ, tính ứng dụng và hiệu quả bền vững.

Xem thêm: Báo giá thiết kế nhà xưởng chi phí tối ưu
